掲載されている写真やデータはあくまで試作段階の内容です。
予告なく変更になる可能性がございますので、ご理解のほどお願い申し上げます。最新情報のご確認は弊社までお問合せください。
予告なく変更になる可能性がございますので、ご理解のほどお願い申し上げます。最新情報のご確認は弊社までお問合せください。

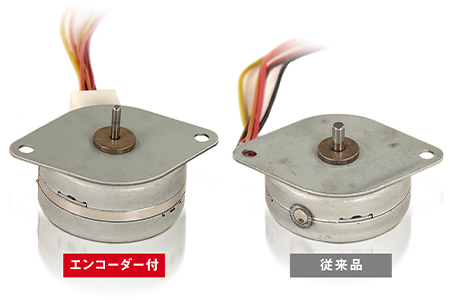

製品名：EPS-35-48
PM型ステッピングモーターにエンコーダーを内蔵させてみました。
このような用途を想定しています。
◆フルステップ位置で良いので脱調、位置ズレを監視したい（※１）
◆負荷が急変する可能性があるため脱調検出をしたい
◆外付けエンコーダではサイズが大きくなってしまう
※１ マイコンなどによりエンコーダカウントを行い監視します。
参考仕様
| モーター | |
|---|---|
| モーター径 | φ25、φ35 |
| ステップ角度 | 7.5°（48ステップ／回転） |
| エンコーダ— | |
|---|---|
| 出力信号 | 90度位相差2相パルス（A相／B相） |
| 分解能 | 48カウント/回転（4逓倍時） |
| 出力方式 | オープンコレクター（プルアップ抵抗付） |
| 供給電圧 | 5～24V |
インターフェース と 出力波形
【関連動画】エンコーダー内蔵PM型ステッピングモーター EPS-35-48
