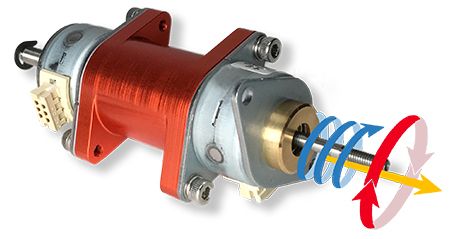

螺旋・直線・回転の３つの動作を一軸のアクチュエーターで実現！『HLR25』
◆PM型ステッピングモーター2台を使用したアクチュエーターです。
◆螺旋動作（Helix）、直線動作（Liner）、回転動作（Rotary）が簡易的に実現できます。
◆３動作を一体型で行えるため部品点数の削減が可能で、省スペース化にも貢献します。
◆サイズUPすることにより、推力、トルクUPが可能です。
◆安価での量産を目標にしています。

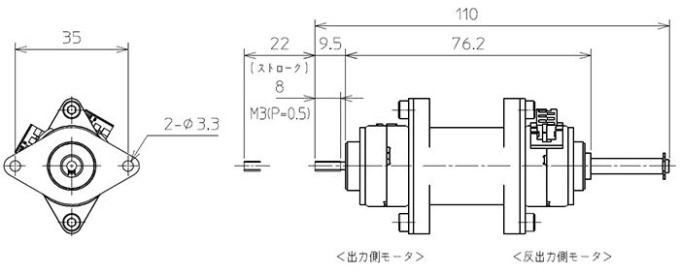

参考仕様
| 全長 [mm] | 110 | ||
|---|---|---|---|
| ストローク [mm] | 22 | ||
| モーターサイズ [mm] | φ25 | ||
| 使用温度範囲 [℃] | -10 ~ 50 | ||
| 質量 [g] | 140 | ||
| 回転方向 | 直線方向 | ||
| 分解能 [1ステップ] | 7.5° | 分解能 [1ステップ] | 0.01mm |
| トルク [200pps] | 8mN・m | 推力 [200pps] | 11N |
※トルク、推力が足りない場合は、サイズUPで対応検討します。
