PCD4641A-QD は、パルスコントロールLSI「PCD4641A」のQFP 100pin 全てのピンをDIP 2.54mm ピッチへ変換するボードです。
標準発振器4.9152MHz など必要最小限の周辺部品を実装しており、製品への組み込み前にユニバーサル基板へ実装してPCD4641Aの全機能を評価いただけます。
仕様
| 型式 | PCD4641A-QD |
|---|---|
| 実装LSI | PCD4641A ＊仕様詳細は製品情報、取扱説明書をご参照ください |
| 入力電圧 | DC 3.3V ±0.3V 電流33mA（標準発振時、参考値） |
| 基準クロック | 標準4.9152MHz （Max.10MHz） |
| CPUインターフェース | 8ビットパラレル / 4線式シリアル |
| 制御軸数 | 4 |
| 使用温度範囲（℃） | 0 ～ +50 |
| 使用周囲湿度（%RH） | 80%RH 以下（結露なきこと） |
| 保存温度範囲（℃） | −20 ～ +70 |
| 寸法（mm） | W60 × D60 × H11.9 |
| 重量（g） | 23 |
| 適合指令 | RoHS指令 2011/65/EU（2015/863/EU 含む） |

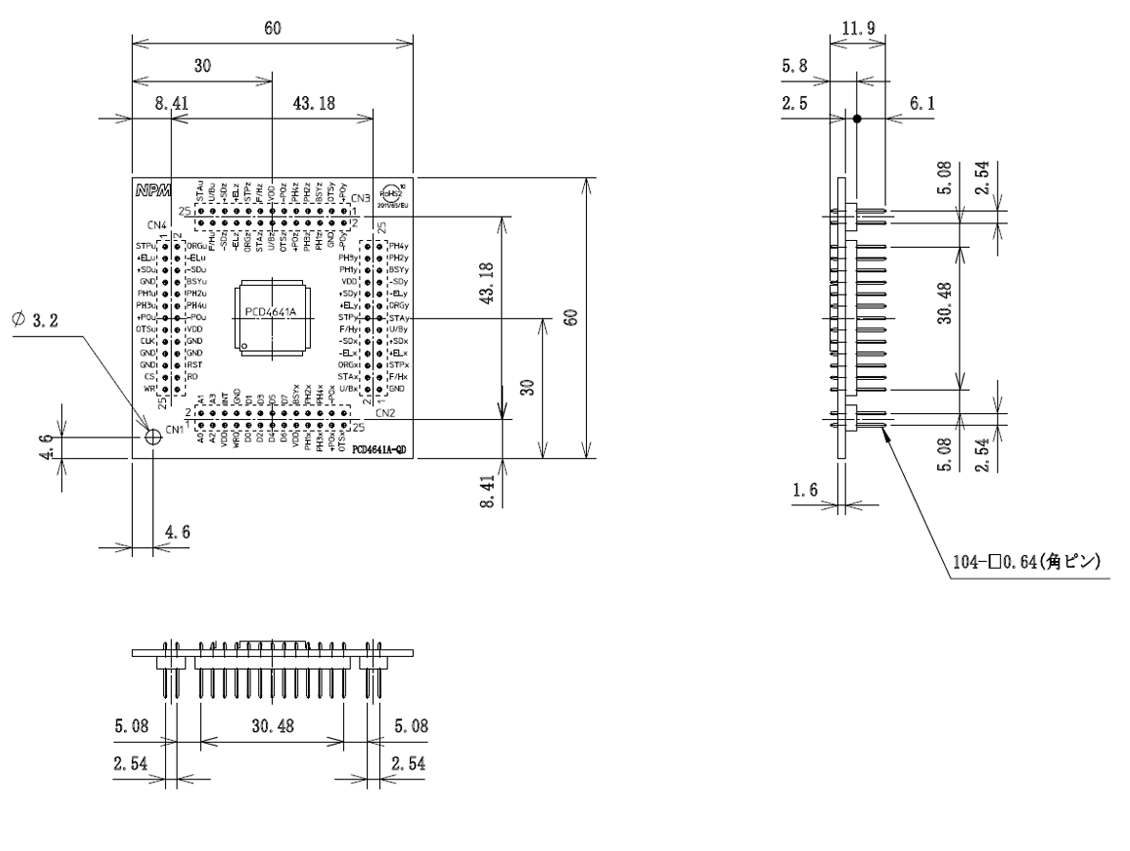

外形図
単位（mm）
