結線図

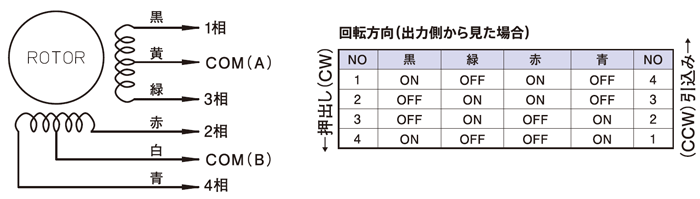

ユニポーラ

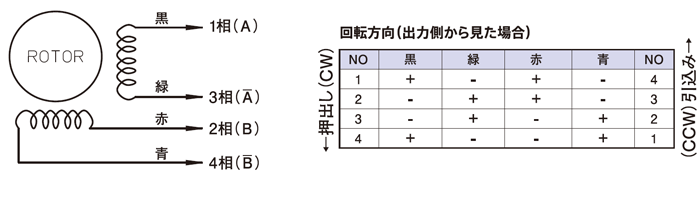

バイポーラ
型名の読み方
1. PJPL28 / PJPL42 (すべりねじ仕様)
| (1) シリーズ名称 | |
|---|---|
| (2) モーターサイズ | 単位mm |
| (3) モーター長 | □28 → 32 ： 31.5mm □42 → 33 ： 33mm |
| (4) コイル仕様 | D ： 1.2A E ： 0.95A |
| (5) リード線本数 | 4 ： バイポーラ用4本 6 ： ユニポーラ用6本 |
| (6) ねじリード | 100 ： 1mmピッチ |
2. PJPL28T / PJPL42T (転造ボールねじ仕様)
| (1) シリーズ名称 | |
|---|---|
| (2) モーターサイズ | 単位 mm |
| (3) モーター長 | 69 ： 69mm 73 ： 73mm |
| (4) コイル仕様 | □28 → E ： 0.67A □42 → D ： 1.2A |
| (5) リード線本数 | 4 ： バイポーラ用4本のみ |
| (6) 全ねじ | A ： 全ねじ仕様のみ |
| (7) ねじリード | 100 ： 1.0mmピッチ 200 ： 2.0mmピッチ |
| (8) 転造ねじ | R ： 転造ボールねじ仕様のみ |
