アナログ入出力ボード 8ch入力/4ch出力
TaiwanPulseMotion社製（パートナー会社製品）
モーションネットI/Oボード、汎用入出力の拡張用に便利です。
・G9004A搭載
・配線接続しやすい端子台式
・DINレール取付
仕様
| 項目 | 仕様 |
|---|---|
| シリアル通信 | Motionnet ・インターフェース：RS-485、半二重通信 ・伝送速度：20Mbps／10Mbps／5Mbps／2.5Mbps、SW1、B0,1により設定 ・サージ保護：10KV ・入出力絶縁電圧：2.5KVrms ・デバイス番号設定：SW1、A0～A5により0～63を設定 ・終端抵抗：全ラインの最後に設定 |
| シリアル通信ケーブル | ・通信ケーブル：CAT5 UTP/STP Ethernet Cable あるいは 弊社推奨ケーブル ・総延長（弊社推奨ケーブルによる） 最長 100 m （伝送速度 20 Mbps 32 台接続時） 最長 50 m （伝送速度 20 Mbps 64 台接続時） 最長 100 m （伝送速度 10 Mbps 64 台接続時） ・最小長さ：0.6m ＊できるだけ短くすること ＊異なる種類やタイプのケーブルの混在は避けること ＊シールドケーブルを使用時、両端ではなく片端をFGに接続すると耐ノイズ性が高まります。 |
| アナログ入力 | ・入力有効分解能：16Bit ・入力インピーダンス：20MΩ ・入力範囲：-10~10V, -5~5V, 0~10V, 0~5V, 0~20mA ・入力モード：シングルエンド ・精度：0.1%以下、フルレンジにおいて ・変換時間：1ms（すべてのチャンネルにおいて） ＊シリアル通信時間は含まれていません ・端子台接続 |
| アナログ出力 | ・出力インピーダンス：0.3Ω ・出力有効分解能：16Bit ・出力範囲：-10~10V, -5~5V, 0~10V, 0~5V, 0~20mA ・精度：0.1%以下、フルレンジにおいて ・端子台接続 |
| 電源入力電圧 | 18~36V DC. |
| 消費電力 | 3W（定格） |
| 動作温度 | 0～60℃ |
| 外形寸法 | L：77、W：124、H：38（mm） DINレール取付け |

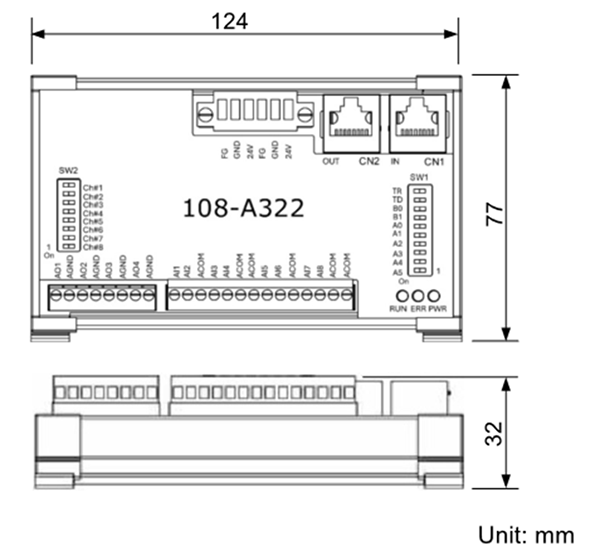

外形図
