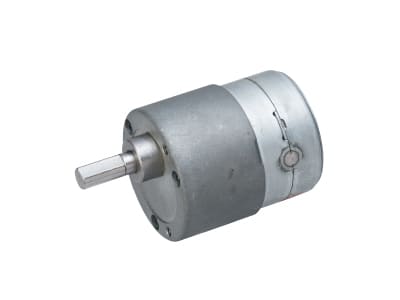

PTM-12M8G

Φ35サイズ 減速機付きシンクロナスモーター

Φ35サイズのシンクロナスモーター。
回転数:500/600RPM(50Hz/60Hz)コンデンサー付属。
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御(通電オン/オフ、回転方向の切り替え)のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。
きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

モーターのスペックは製品ページをご覧ください。

トルク特性

回転数 定格トルク
(mN・m)
減速比 L寸法
(ギヤ長さ)
rpm 50Hz 60Hz 50Hz 回転方向 60Hz 回転方向 mm
120 - 28 - - 1/5 CW信号でCW 19.5
60 - 56 - - 1/10 CW信号でCW 19.5
40 - 67 - - 1/15 CW信号でCCW 19.5
20 115 135 1/25 CW信号でCCW 1/30 CW信号でCCW 19.5
10 190 215 1/50 CW信号でCW 1/60 CW信号でCW 21.7
8 - 270 - - 1/75 CW信号でCW 21.7
6 - 300※ - - 1/100 CW信号でCW 21.7
4 380 430 1/125 CW信号でCCW 1/150 CW信号でCCW 21.7
2 600※ 600※ 1/250 CW信号でCCW 1/300 CW信号でCCW 23.8
1 600※ 600※ 1/500 CW信号でCW 1/600 CW信号でCW 26.0

※の付いた値は常用ギヤ強度で規制した値です。
常用ギヤ強度以上の負荷を加えないでください。

外形図

※クリックすると拡大します。
