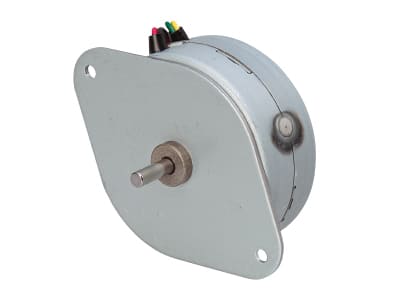

PTM-24F200

Φ55サイズ 両方向型 シンクロナスモーター

Φ55サイズのシンクロナスモーター。
回転数:250/300RPM(50Hz/60Hz)コンデンサー付属。
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御(通電オン/オフ、回転方向の切り替え)のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。
きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

仕様

回転方向   両方向(CW/CCW可逆)
定格電圧 VAC 200
使用電圧範囲 % ±10
周波数 Hz 50,60
コンデンサー@50Hz μF 0.11
コンデンサー@60Hz μF 0.11
トルク@50Hz mN・m 35
トルク@60Hz mN・m 30
電流@50Hz mA 30
電流@60Hz mA 25
回転数@50Hz rpm 250
回転数@60Hz rpm 300
温度上昇@50Hz K 55
温度上昇@60Hz K 55
動作温度範囲 deg. C -10 ~ +50
モーター外径 mm 55
質量 g 300
絶縁耐圧 VAC 1500V,1min.
減速機
RoHS   対応

外形図

※クリックすると拡大します。

PTM-24Fシリーズ

型番 定格電圧 (VAC) 回転数 (rpm) 定格トルク(mN・m)
PTM-24F24 24 50Hz 250
60Hz 300
50Hz 35
60Hz 30
PTM-24F100 100 50Hz 250
60Hz 300
50Hz 35
60Hz 30
PTM-24F200 200 50Hz 250
60Hz 300
50Hz 35
60Hz 30
