PTM-24H100

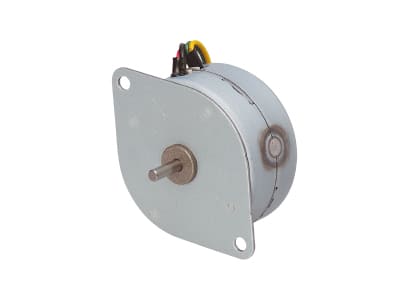

Φ42サイズ 両方向型 シンクロナスモーター

Φ42サイズのシンクロナスモーター。
回転数:250/300RPM(50Hz/60Hz)コンデンサー付属。
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御(通電オン/オフ、回転方向の切り替え)のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。
きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

仕様

回転方向   両方向(CW/CCW可逆)
定格電圧 VAC 100
使用電圧範囲 % ±10
周波数 Hz 50,60
コンデンサー@50Hz μF 0.27
コンデンサー@60Hz μF 0.27
トルク@50Hz mN・m 22
トルク@60Hz mN・m 21.5
電流@50Hz mA 18
電流@60Hz mA 21
回転数@50Hz rpm 250
回転数@60Hz rpm 300
温度上昇@50Hz K 55
温度上昇@60Hz K 55
動作温度範囲 deg. C -10 ~ +50
モーター外径 mm 42
質量 g 160
絶縁耐圧 VAC 1000V,1min.
減速機
RoHS   対応

外形図

※クリックすると拡大します。

PTM-24Hシリーズ

型番 定格電圧 (VAC) 回転数 (rpm) 定格トルク(mN・m)
PTM-24H24 24 50Hz 250
60Hz 300
50Hz 22
60Hz 21.5
PTM-24H100 100 50Hz 250
60Hz 300
50Hz 22
60Hz 21.5
