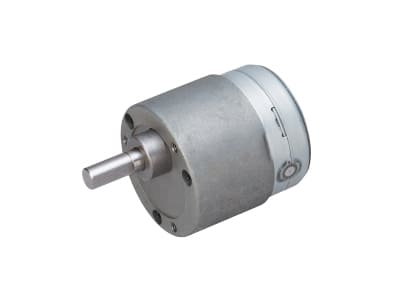

PTM-24TG

Φ35サイズ 減速機付きシンクロナスモーター

Φ35サイズの薄型シンクロナスモーター。
回転数:250/300RPM(50Hz/60Hz)コンデンサー付属。
AC電源に同期して正確な回転数が得られる小型モーターです。

簡単な制御(通電オン/オフ、回転方向の切り替え)のみでモーターの制御が出来ます。ギヤ付きタイプは比較的ゆっくりとした回転を簡単に得られるので、小型の動力源としても便利にお使い頂けます。
きわめて正確な回転数のため、回転速度の安定性が重要な用途にお使い頂くと便利です。

モーターのスペックは製品ページをご覧ください。

トルク特性

回転数 定格トルク
(mN・m)
減速比 L寸法
(ギヤ長さ)
rpm 50Hz 60Hz 50Hz 回転方向 60Hz 回転方向 mm
60 - 30 - - 1/5 CW信号でCW 19.5
30 - 60 - - 1/10 CW信号でCW 19.5
20 - 72 - - 1/15 CW信号でCCW 19.5
10 115 145 1/25 CW信号でCCW 1/30 CW信号でCCW 19.5
5 180 230 1/50 CW信号でCW 1/60 CW信号でCW 21.7
4 - 290 - - 1/75 CW信号でCW 21.7
3 - 300※ - - 1/100 CW信号でCW 21.7
2 365 465 1/125 CW信号でCCW 1/150 CW信号でCCW 23.8
1 600※ 600※ 1/250 CW信号でCCW 1/300 CW信号でCCW 23.8

※の付いた値は常用ギヤ強度で規制した値です。
常用ギヤ強度以上の負荷を加えないでください。

外形図

※クリックすると拡大します。
