Motionnetラインモニターは、専用ユニットのMNET-PUSB3601を使って、Motionnetシリアル通信ライン上に流れているパケットを確認できるソフトウェアです。
このソフトウェアでは、センターからどのようなリクエスト信号を送ったか、またローカルからどのようなレスポンス信号が返ってきたかを表示し解析することができます。
Motionnetシリアル通信システム構築の評価ツールとして、有効にお使いいただけます。
【特長】
・Motionnetシリアルライン上のパケットをUSB経由でPCに表示させ解析
・多様なサンプル条件・トリガ条件によってパケットを捉えてメモリに蓄え、解析が可能
・サンプルパケット数、約4000パケット（メモリサイズ24kWord選択時、I/O通信のパケット換算）
・Motionnetシリアルラインの任意箇所に挿入して使用
＊MNET-PUSB3601は、レンタル専用品です。

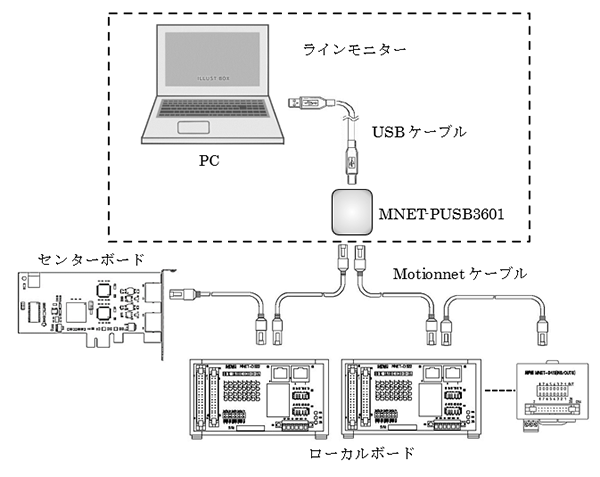

接続構成

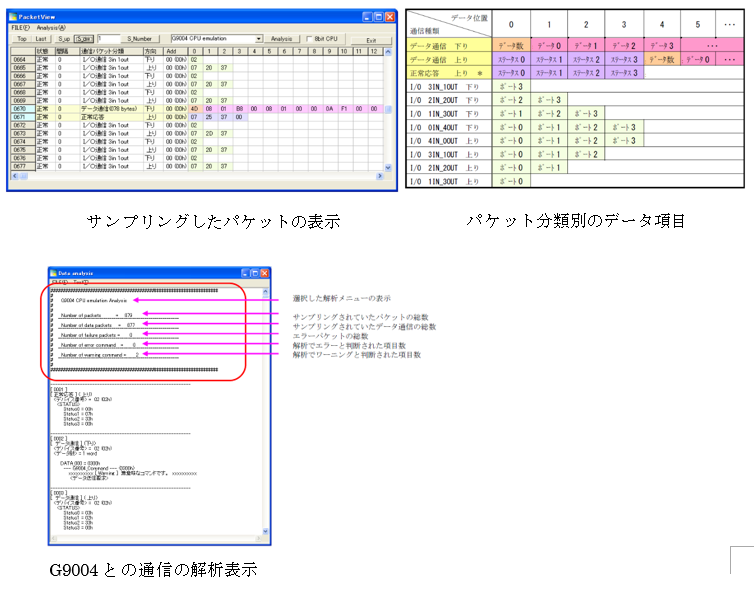

画面例

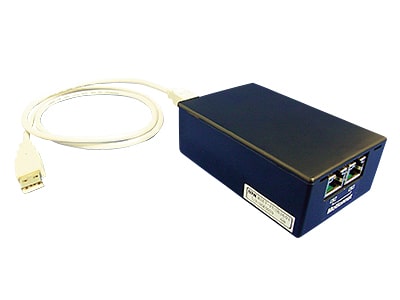

MNET-PUSB3601の仕様
| 項目 | 仕様 |
|---|---|
| USB | Ver1.1 フルスピード (12Mbps) |
| シリアル通信伝送速度 | 20Mbps／10Mbps／5Mbps／2.5Mbps ソフトウェアにより設定 |
| シリアル通信I/F | パルストランスとRS-485トランシーバー |
| サンプル時メモリ | 24k word（約4000パケット）／16k word（約2700パケット） 8kword （約1300パケット）／4 k word（約680パケット） 1kword （約160パケット） ＊I/O通信のパケット換算 |
| サンプル条件 | 5種類 |
| トリガ条件 | 5種類 |
| 通信解析 | 4種類 |
| 状態表示 | サイクリック通信 / 通信エラー |
| 電源 | USBラインより供給 |
| 電源表示 | 電源供給時に表示、赤色LED点灯 |
| 使用温度範囲 | 0～+50℃ |
| 使用周囲湿度 | 80%RH以下 (結露なきこと、ただし+10～+40℃の条件において) |
| 環境対応 | RoHS指令：2011/65/EU (2015/863/EU 含まない) |
| 重量 | 110g |
| 寸法 | W100×D65×H35 (単位：mm) |

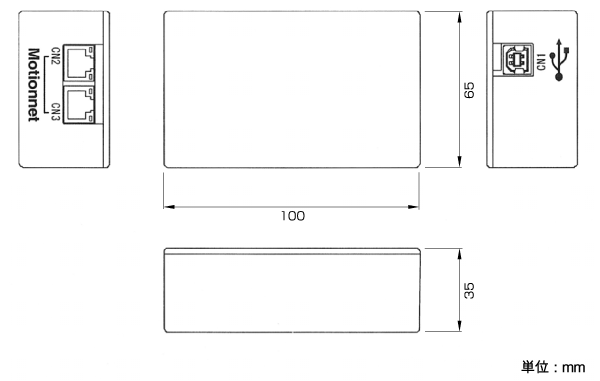

MNET-PUSB3601の外形図
貸出からご返却まで
| 1. お申込み・発送 | 下記のフォームよりお申込みください。担当者よりご連絡の後、発送いたします。 |
|---|---|
| 2. 貸出期間 | 製品到着後、弊社営業日5日間となります。期間延長をご希望の場合は、担当者へご連絡お願いします。 |
| 3. ご返却 | 以下の宛先までご返却ください。返却時の送料はお客様のご負担とさせていただきます。 【宛先】 日本パルスモーター株式会社 テクノセンター営業部門 〒207-0022 東京都東大和市桜が丘2-249 TEL:042-564-2271 FAX:042-565-5551 |
お申し込み
弊社がお客様より申込みを受けた後でも、弊社所定の信用調査の結果、レンタル製品の貸出をお断りすることがありますので、あらかじめご了承ください。
詳しくは、弊社規定のレンタル約款をご確認ください。
