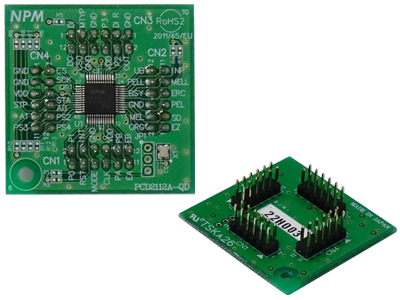

PCD2112A-QD は、パルスコントロールLSI「PCD2112A」のQFP 48pin全てのピンをDIP 2.54mm ピッチへ変換するボードです。
標準発振器9.8304MHz など必要最小限の周辺部品を実装しており、製品への組み込み前にユニバーサル基板へ実装してPCD2112Aの全機能を評価いただけます。
仕様
| 型式 | PCD2112A-QD |
|---|---|
| 実装LSI | PCD2112A ＊仕様詳細は製品情報、取扱説明書をご参照ください |
| 入力電圧 | DC 3.3V±0.3V 電流30 mA（標準発振時，参考値） |
| 基準クロック | 標準9.8304 MHz （Max. 20 MHz） |
| CPUインターフェース | 4線式シリアル |
| 制御軸数 | 1 |
| 使用温度範囲（℃） | 0 ～ +50 |
| 使用周囲湿度（%RH） | 80%RH 以下（結露なきこと） |
| 保存温度範囲（℃） | −20 ～ +70 |
| 寸法（mm） | W42 × D42 × H11.6 |
| 重量（g） | 11 |
| 適合指令 | RoHS指令 2011/65/EU（2015/863/EU 含む） |

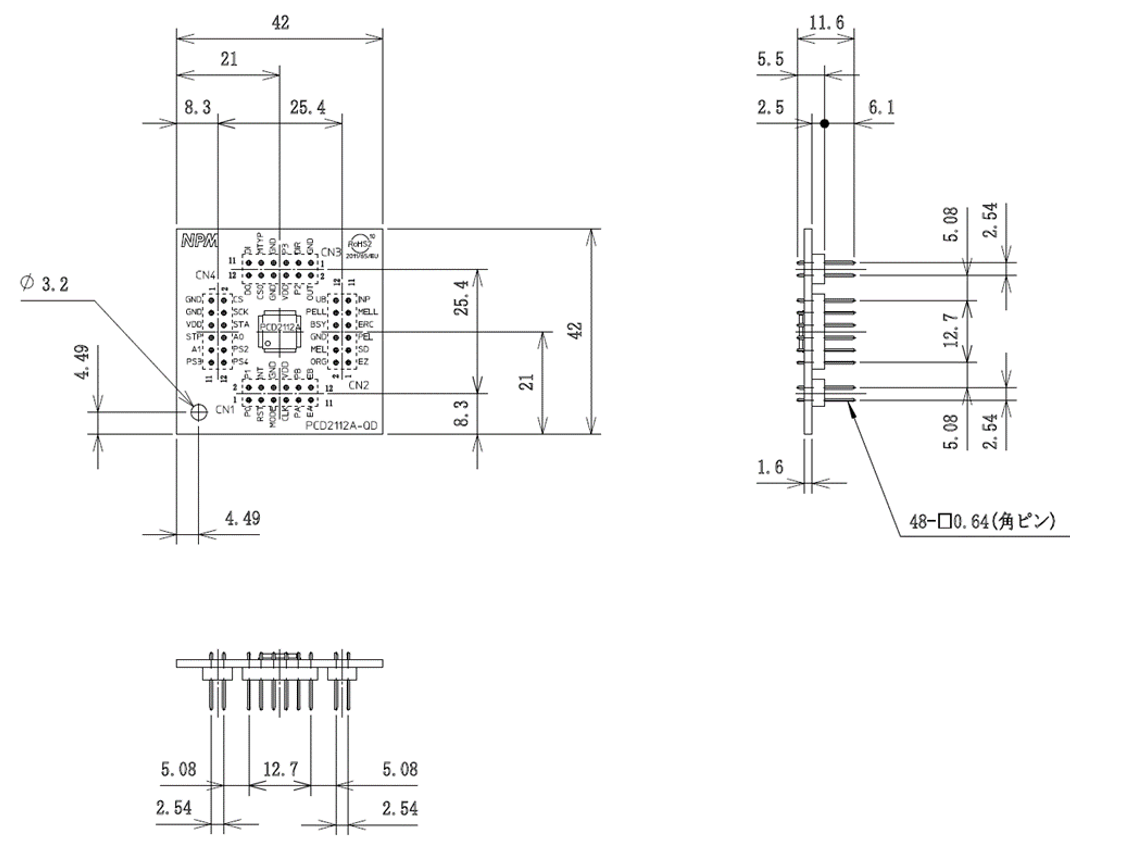

外形図
単位（mm）
