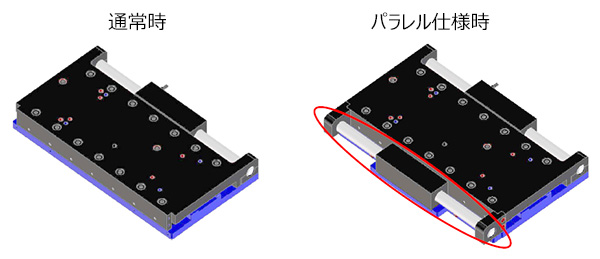

パラレル仕様
専用のブラケットを取付ける事により、
簡単にパラレルステージにモデルチェンジでき、
推力アップを図ることが可能です。
XYステージ
重ねてXYステージとして使用する場合はオプションの直行治具プレートを使用してください。
位置決めピンを使用することで簡単にXYステージとして組み上げることができます。
また、メンテナンス時の取り外しも容易になります。XYステージの直行度を高精度に組み上げたい場合は、位置決めピンを使用しないで組み上げることで精度の追い込みが可能です。
詳しくは当社へお問い合わせください。
型名の読み方
| (1) シリーズ名称 | SPS | |
|---|---|---|
| (2) モーター仕様 | SX100TDX | |
| (3) ストローク | 050 = 50mm 100 = 100mm 150 = 150mm |
|
| (4) エンコーダー分解能 | <インクリメンタル> 1000 = 1μm 0500 = 0.5μm 0100 = 0.1μm 0050 = 0.05μm 0025 = 0.025μm 0010 = 0.01μm 0005 = 0.005μm 0002 = 0.0025μm |
<アブソリュート> 0010 = 0.01μm 0005 = 0.005μm |
| (5) シングル/パラレル | S：シングル P：パラレル |
|
| (6) エンコーダー仕様 | <インクリメンタル>*1 RT：ステンレススケール RE : 低膨張スケール |
<アブソリュート>*2 HL：ステンレススケール |
| (7) ホールセンサ | HA：ホールセンサ付 | |
| (8) SP番号 | 特殊仕様３桁連番 | |
*2 アブリュートはPanasonic シリアル通信に対応。
ドライバ (パナソニック株式会社 MINASシリーズ)
SPSシリーズに使用可能なドライバを取り扱っております。パルス列入力タイプ
| 型名 | 入力電圧[V] | 定格電流[A(rms)] | 最大電流[A(rms)] |
|---|---|---|---|
| MVDLN3CSM001 | DC24 | 4 | 9 |
| MVDLN3BSM001 | DC48 | 4 | 9 |
| MADLT11SM ※1 | 単相 AC100～120 | 1.6 | 5.5 |
EtherCAT対応
| 型名 | 入力電圧[V] | 定格電流[A(rms)] | 最大電流[A(rms)] |
|---|---|---|---|
| MVDLN3CBL | DC24 | 4 | 9 |
| MVDLN3BBL | DC48 | 4 | 9 |
| MADLT11BM ※1 | 単相 AC100～120 | 1.6 | 5.5 |
