トルクアップ機能付ドライバー内蔵コントローラー

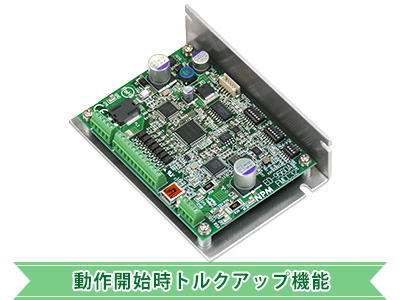

1. FMCC32について

FMCC32は、最大256ステップのプログラムを自動実行できるドライバー内蔵の1軸コントローラーです。32種類の動作パターンを使用した最大256ステップの実行順序プログラムを自動実行することができます。

ドライバーは、2相バイポーラ型のステッピングモーターを最大1/32のマイクロステップ駆動ができ、停止中、励磁電流を低減するオートカレントダウン機能が付いています。
また、ドライバーには動作開始時トルクアップ機能があります。モーターの動作開始時に最大1秒間、モーターの励磁電流を最大1.5倍まで増幅することができますので、動作開始時にトルク増加させることができます。

動作パターン、実行順序プログラムの作成は、専用の制御ソフトウェア(Windows)が用意されています。

2. 動作開始時トルクアップ機能について

FMCC32には、動作開始時に励磁電流を増幅することができる“動作開始時トルクアップ機能”が用意されています。自動で励磁電流を増幅しますので、モーター動作開始時に高トルク状態を容易に作り出すことができます。

動作開始からのトルクアップ時間は、250ms、500ms、750ms、1sから選択できます。また、励磁電流増幅倍率は、設定電流の1.0倍(トルクアップなし)、1.15倍、1.35倍、1.5倍から選択できます。設定は、ディップスイッチで行います。

用途例

  • チューブポンプ、シリンジポンプ、攪拌装置などの起動時にトルクが必要な機器
  • 1軸をシンプル・コンパクトに駆動させたい場合

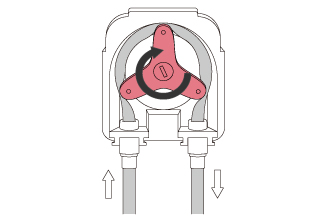

チューブポンプ

チューブポンプ

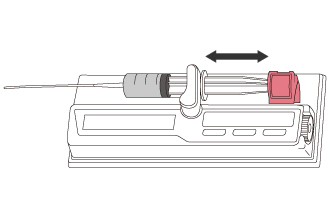

シリンジポンプ

シリンジポンプ

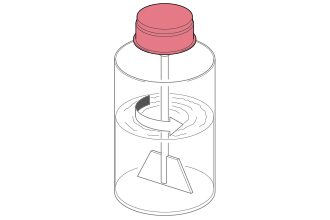

攪拌装置

攪拌装置

チューブポンプは、回転開始時に大きい負荷が掛かり、回転中は負荷が少なくなります。この機能により、モーターを効率よく使用できるようになり、小型、軽量化を可能にしました。

また、シリンジポンプでは、液体の吸引、吐出開始時に負荷が大きくなるため、有効な機能です。さらに、液体の攪拌動作も、回転開始時にトルクを必要としますので、最適です。

3. 動画

上記動画をご覧ください。脱調してしまう負荷でも、トルクアップ機能を使用すると回転できるようになります。

動作仕様

動画は、下記の仕様で動作しています。

ステッピングモーター PJP42T34 バイポーラ 定格電流1.2A
ドライバー励磁方式 2-2相励磁(200パルス/1回転)
回転速度 3回転/秒(600[PPS])
自起動速度 150[PPS]
加減速時間 100[ms]
回転数 10回転(2000パルス) 正/逆転 繰り返し
タイマー 動作間に1秒
トルクアップ機能 動作開始1秒間、1.5倍の励磁電流

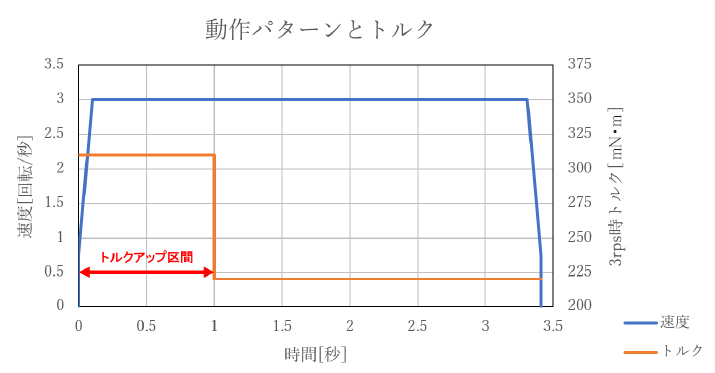

下記のグラフは、動作パターンとトルクの関係を表します。

トルクは、モーター(PJP42T34)の3回転/秒 (600[PPS]) 時のプルアウトトルクで、定格励磁電流(1.2A)時のトルクは220[m・Nm]、励磁電流を1.5倍(1.2A×1.5=1.8A)とした時のトルクは、310[m・Nm]となります。動作開始時トルクアップ機能は、動作開始1秒間、1.5倍の励磁電流となるように設定されていますので、グラフのように、開始1秒間は、310[m・Nm]のプルアウトトルク(1.4倍)、それ以降は、220[m・Nm]のプルアウトトルクとなります。(トルク値は、参考値です。)

動作開始時トルクアップ機能を使用しない場合は、220[m・Nm]以上の負荷のため、正常に回転できない状態ですが、トルクアップ機能を使用すると、プルアウトトルクは1.4倍(310[m・Nm])となりますので、回転できるようになります。

4. 制御ソフトウェア

動作パターン、実行順序プログラムの作成は、専用の制御ソフトウェアが用意されています。パソコンとUSBケーブルを接続して行います。制御ソフトウェアは、手動操作、プログラムの動作確認、本体のメモリへ書込み、保存することもできます。

① 動作パターンの作成

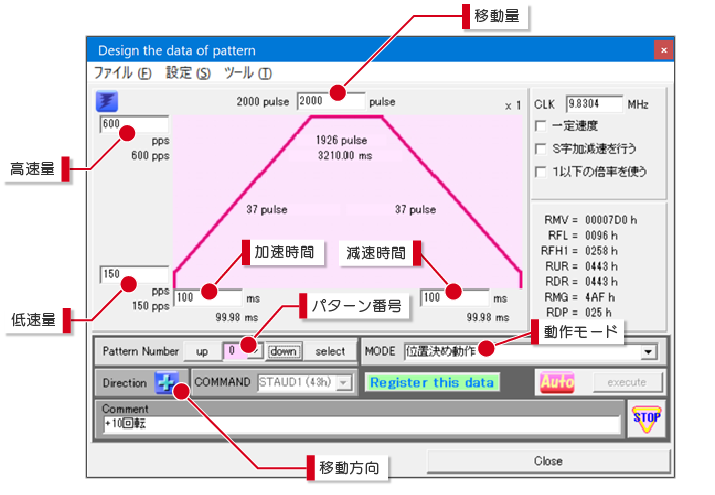

動作パターンは、下記の画面で編集します。移動量、速度パラメータ、動作モードを設定します。動作モードは、位置決め動作、原点復帰動作、タイマー動作等から選択します。最大32パターン登録できます。

② 実行順序プログラムの作成

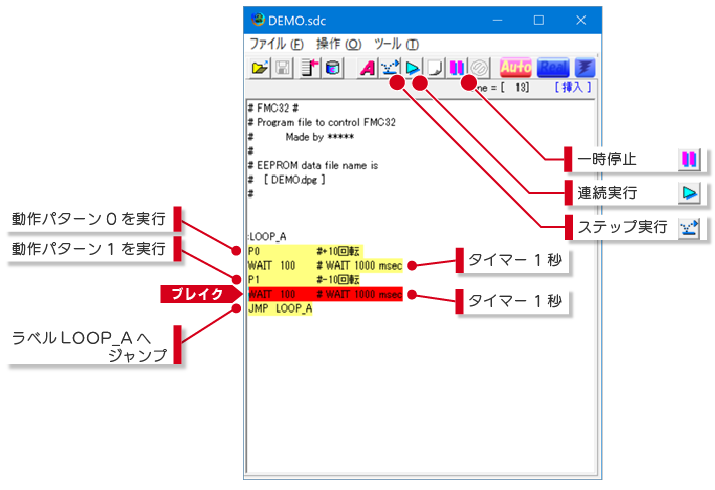

実行順序プログラムは、下記の画面で編集します。動作パターン番号指定、時間待ち、励磁オン/オフ、変数演算、変数を使用した条件ジャンプ等のコマンドを実行順に記述します。最大256ステップのコマンドをプログラムすることができます。
また、この画面では、動作の確認を行うことができます。連続実行、ステップ実行、一時停止、ブレイク機能を利用して、実行順序プログラムのデバックが行えます。

制御ソフトウェアは、誰でも簡単に動作パターン、位置決めシーケンスプログラムを作成でき、購入したその日からステッピングモーターを自由に動作させることができます。
