FMCシリーズ特集

ステッピングモータドライバ内蔵1軸コントローラです。基板1枚で低コスト、付属の専用制御ソフトウェアで、誰でも簡単に位置決め制御が可能です。

FMCシリーズ ラインナップ

機能比較

  FMC32 FMCA32 FMCC32
動作パターン登録数
32
32
32
動作パターン任意選択
×
×
単独シーケンス制御
×
ドライバ出力電流(A)
0.5
1.5
1.5
マイクロステップ駆動
×
動作開始時カレントアップ機能
×
×
外部接続モード(パルス列出力)
×
サイズ(mm)
65 (W) х 45 (D) х 17.5 (H)
82(W)x92(D)x30(H)
101(W)x70(D)x30(H)

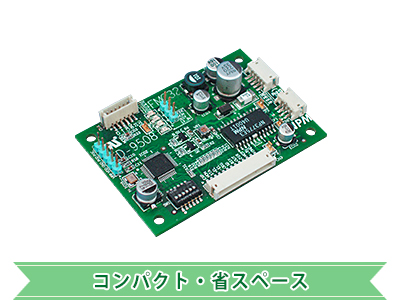

FMC32

FMC32は、最大32種類の動作パターンと最大256ステップの実行順序プログラムを内部メモリに登録し、基板単独で登録順に自動実行させる事が出来る、ドライバ小型コントローラです。

◆ 超小型名刺サイズ以下
◆ 動作パターンメモリ=最大32ステップ
◆ 簡単プログラミングソフト付

特長

  • 最大32種類の動作パターンと最大256ステップの実行順序プログラムを内部メモリに保存
  • 基板単独(パソコンとの接続無し)で、外部信号により、登録順に自動実行可能
  • 2相バイポーラ・ステッピングモータドライバIC(NP3775E3)を内蔵
  • スイッチ切替えにより、外部に対してパルス出力可能(外部ドライバも駆動可能)
  • 専用のUSB−4線式シリアル変換ユニット(PUSB3503)を利用する事により、Windows専用ソフトで作成した、動作パターン・実行順序プログラムを、USB経由で簡単に基板内部のEEPROMに書き込み/保存が可能

用途例

  • 組込み機器、試験治具
  • 1軸をシンプル・コンパクトに駆動させたい方

ブロック図

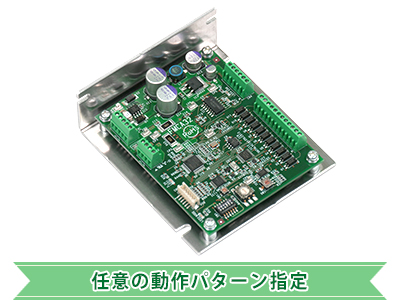

FMCA32

FMCA32は、最大32種類の動作パターンを内部メモリに登録し、外部信号によりパターンを選択して自動実行させる事が出来る、位置決め機能付きドライバ内蔵コントローラです。

◆ 2相バイポーラ/マイクロステップ駆動
◆ 動作パターン登録数最大32 I/Oで任意選択
◆ 制御ソフトウェア付

特長

  • 最大32種類の動作パターンを内部メモリに保存 上位PLC等の外部I/O(5bit)で、任意の動作パターン選択が可能
  • 2相バイポーラ・ステッピングモータを直に接続可能 モータ駆動電流 MAX 1.5A/相
  • スイッチ切替えにより、外部に対してパルス出力可能(外部ドライバも駆動可能) パルスコントロールLSI/PCD2112搭載
  • 制御電源用DC-DCコンバータを内蔵していますので、DC12~24V電源の供給だけで駆動可能
  • 専用のUSB-4線式シリアル変換ユニット(PUSB3503)を利用する事により、プログラミングソフト(Windows)で作成した動作パターンをUSB経由で基板内部のEEPROMに書き込み・保存が可能

用途例

  • PLC制御装置、試験治具
  • 1軸をシンプル・コンパクトに駆動させたい方

ブロック図

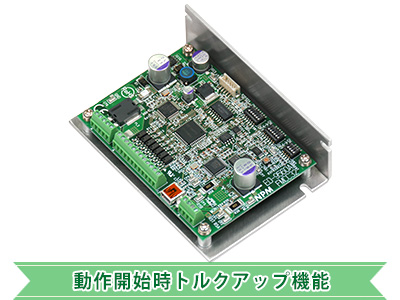

FMCC32

FMCC32は、最大32種類の動作パターンと最大256ステップの実行順序プログラムを内部メモリに登録し、基板単独で登録順に自動実行させる事ができる、ドライバ内蔵コントローラです。

◆ 2相バイポーラ/マイクロステップ駆動 MAX1.5A/相
◆ 動作開始時カレントアップ機能(モータトルクアップ)
◆ 制御ソフトウェア付

特長

  • 最大32種類の動作パターンと、最大256ステップの実行順序プログラムを内部メモリに保存 基板単独(パソコンとの接続無し)で、外部信号により、登録順に自動実行可能
  • 2相バイポーラ・ステッピングモータを直に接続可能 モータ駆動電流 MAX 1.5A/相
  • 動作開始時カレントアップ機能:動作開始最大 1秒間、モータ励磁電流を最大 1.5倍まで増幅可能
  • 制御電源用DC-DCコンバータを内蔵していますので、DC12~24V電源の供給だけで駆動可能
  • USB2.0ケーブル A-miniBタイプを利用する事により、専用の制御ソフトウェア(Windows)で作成した動作パターン・プログラムを基板内部のEEPROMに書き込み・保存が可能

用途例

  • 分注、塗布など起動時にトルクが必要な機器
  • 1軸をシンプル・コンパクトに駆動させたい方

ブロック図
