PJP28T51E16

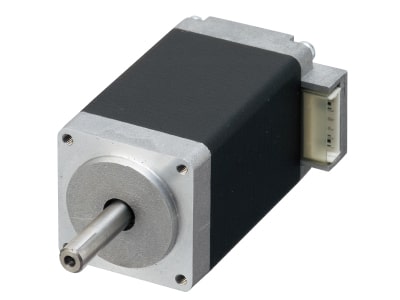

□28サイズ 2相ハイブリッド型ステッピングモーター

□28サイズの2相ハイブリッド型ステッピングモーター。0.95A/相。
高分解能・高トルクのハイブリッド型ステッピングモーターです。

PM型ステッピングモーターでは分解能やトルクが不足する場合に便利です。

仕様

相数   2
ステップ角度 deg. / step 1.8
ステップ角度誤差 % ±5
ステップ数   200
励磁方式   2-2
巻線仕様   ユニポーラ
定格電圧 V 4.37
定格電流 A/phase 0.95
巻線抵抗 Ω/phase 4.6
巻線抵抗値誤差 % ±10
巻線インダクタンス mH/phase 2
最大静止トルク mN・m 90
ディテントトルク (参考値) mN・m 9
ローター慣性 kg・m2 17×10-7
動作温度範囲 deg. C -10 ~ +50
保存温度範囲 deg. C -20 ~ +80
モーター外形サイズ mm 28
質量 g 195
モーター長さ mm 51
絶縁区分   B
絶縁抵抗 100
絶縁耐圧 VAC 500V,1min.
RoHS   対応

外形図

※クリックすると拡大します。

トルク特性(プルアウトトルク)

駆動条件
1:ユニポーラ定電流、2-2相駆動
2:設定電流、0.95A/φ
3:電源電圧、24V

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PJP28Tシリーズ

型番 ステップ角度(°) モーター長(mm) 定格電流 (A/φ) 巻線仕様 最大静止トルク (mN・m)
PJP28T32E16 1.8 32 0.95 ユニポーラ 45
PJP28T40E16 1.8 40 0.95 ユニポーラ 60
PJP28T45E16 1.8 45 0.95 ユニポーラ 75
PJP28T51E16 1.8 51 0.95 ユニポーラ 90
