PJP56T44A16

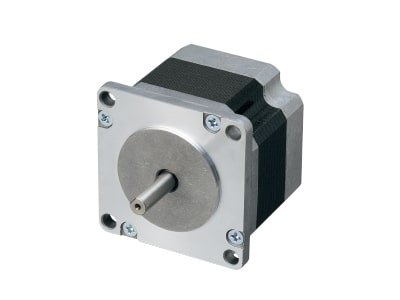

□56サイズ 2相ハイブリッド型ステッピングモーター

□56サイズの2相ハイブリッド型ステッピングモーター。2.0A/相。
高分解能・高トルクのハイブリッド型ステッピングモーターです。

PM型ステッピングモーターでは分解能やトルクが不足する場合に便利です。

仕様

相数   2
ステップ角度 deg. / step 1.8
ステップ角度誤差 % ±5
ステップ数   200
励磁方式   2-2
巻線仕様   ユニポーラ
定格電圧 V 2.80
定格電流 A/phase 2
巻線抵抗 Ω/phase 1.4
巻線抵抗値誤差 % ±10
巻線インダクタンス mH/phase 1.45
最高自起動周波数 pps 860
最高連続応答周波数 pps 880
最大静止トルク mN・m 400
ディテントトルク (参考値) mN・m -
ローター慣性 kg・m2 120×10-7
動作温度範囲 deg. C -10 ~ +50
保存温度範囲 deg. C -20 ~ +80
モーター外形サイズ mm 56
質量 g 470
モーター長さ mm 44
絶縁区分   B
絶縁抵抗 100
絶縁耐圧 VAC 500V,1min.
RoHS   対応

外形図

※クリックすると拡大します。

トルク特性(プルアウトトルク)

駆動条件
1:ユニポーラ定電流、2-2相駆動
2:設定電流、2.0A/φ
3:電源電圧、24V

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PJP56Tシリーズ

型番 ステップ角度(°) モーター長(mm) 定格電流 (A/φ) 巻線仕様 最大静止トルク (mN・m)
PJP56T44A16 1.8 44 2 ユニポーラ 400
PJP56T55A16 1.8 55 2 ユニポーラ 850
PJP56T78A16 1.8 78 2 ユニポーラ 1300
