X-Yテーブル用 直交治具プレート

複数のSLPシリーズを使用して多軸テーブルを製作する際、軸と軸の間にこの治具を設置することにより組付けが非常に容易となります。
また付属の位置決めピン2本をロボットのスライダ取付面の精度穴に立てることにより簡単に下軸と上軸の直交精度を出すことが可能です。
ただし、組み合わせが可能な機種には制限があります。必ず、下図の各軸対応の機種をご使用ください。

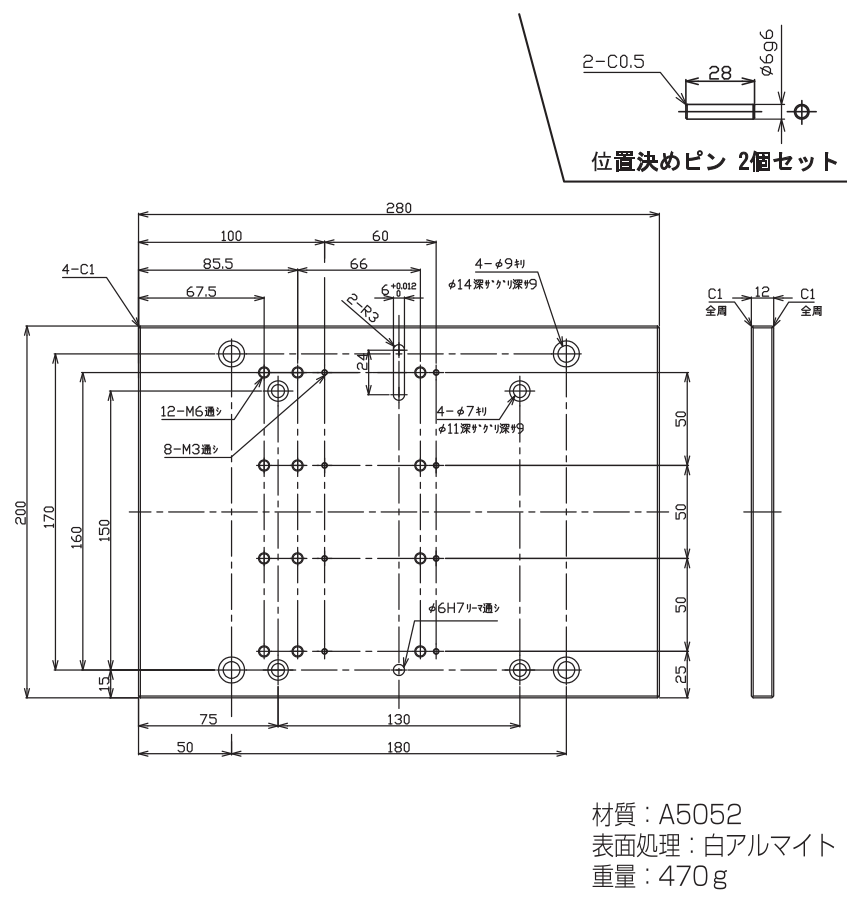

直交治具プレートA

下軸対応:SLP-15
上軸対応:SLP-15

直交治具プレートB

下軸対応:SLP-25、SLP-35
上軸対応:SLP-15、SLP-15、SLP-35

単軸スライダ(SLPシリーズ)ラインアップ

SLPシリーズ

高速・高効率・高精度位置決めが可能なシャフトモーターです。

SLP15シリーズ:
SLP25シリーズ:
SLP35シリーズ:

オプション
