最後に、Motionnetの製品群をご紹介します。
専用LSIを中心に、センターボード、ローカルボードと幅広くラインアップしています。
ローカルは、I/O制御ボード、モーション制御ボード、ドライバーがございます。製品名から製品詳細ページもご覧いただけます。

専用LSI

センターLSI
センターLSI
G9001A MotionnetのセンターLSI。
CPUからの指令によって最大64個のローカルLSIを制御することができます。

ローカルLSI
ローカルLSI
G9002A I/O制御LSI。
センターLSI(G9001A)から、4バイト(32ビット)の入出力信号の制御ができます。
G9205A ポート間I/O制御LSI。
センターLSI(G9001A)から、またセンターLSIを使用せずに2ポート(16ビット)の入出力信号の制御ができます。
G9103C 1軸制御パルスコントロールLSI。
パルス制御タイプのステッピングモーター・サーボモーターを制御できます。
また、位置決め機能、自動原点復帰などが内蔵されています。
G9004A CPUエミュレーションLSI。
ローカル側でCPUのように振る舞い、いろいろな周辺LSIを制御できます。
G9006 機能拡張LSI。
ローカル側にCPUを接続し、周辺LSI制御やCPU間通信を構成できます。
ライン上のI/O通信内容の監視も可能です。
HUB用LSI
HUB用LSI
G9H50A 通信ラインの任意の位置に入れ機能をアップさせます。
分岐/ライン上のノイズ除去/信号波形修正/通信距離の延長。


センターボード

PCIバスボード

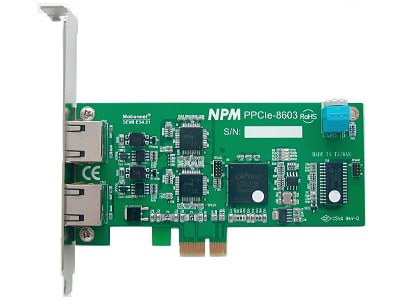

PPCIe-8603
PPCIe-8603 Motionnet:2ライン。
センターLSI「G9001」を2個搭載。

PCI-Expressバス
ローカル接続数:128台 (max) 、(64台/ライン)
最大制御数:入出力制御のみ4096点、モーション制御のみ128軸
センターユニット
センターユニット
MNET-PUSB3601 Motionnet:1ライン。
上位PCとUSB接続ができます。
専用ソフトで初期導入ツール、評価ツール、ラインモニター(デバッグ)機能としても使用が可能です。
センターユニット
センターユニット
MNET-PUSB3604 Motionnet:1ライン。
上位PCとUSB接続ができます。
ライン当たり、最大64軸のモーター制御あるいは最大2048点のI/O制御が可能です。(混在も可能)


ローカルボード(I/O)

入出力ボード32点絶縁型
入出力ボード
絶縁型
MNET-D304 モーションネットI/Oボード。
絶縁型
小型入出力ボード16点非絶縁型
小型入出力ボード
非絶縁型
106-D440-NXT
106-D422-NNT
MNET-D420

MNET-D411
MNET-D402
モーションネットI/Oボード。
非絶縁型

ローカルボード(モーション)

モーションコネクタ
モーションコネクター
MNET-M321-MIAS
MNET-M331-J3S
MNET-M341-S23S
MNET-M3A1-ARS
各社サーボドライバー専用型1軸モーションローカルボードです。
汎用モーション制御ローカルボード
汎用モーション制御
ローカルボード
MNET-M204-DUM
106-M161-GEN
汎用タイプの1軸及び4軸パルス列出力ボードでサーボモーター、ステッピングモーター、電動アクチュエーターなどに接続する事ができます。

ローカルボード(ドライバー)

2相ドライバ
2相ドライバー
MNET-BCD4020FU-A
MNET-BCD4020FUS
MNET-BCD4020FUA4
コントロール部、ドライバー部一体型1軸及び4軸2相ステッピングモータードライバー Motionnetシリアル通信でダイレクトにモーター制御が可能です。
5相ドライバ
5相ドライバー
MNET-BCDC5030A4
MNET-BCDC5030FS
コントロール部、ドライバー部一体型1軸及び4軸5相ステッピングモータードライバー Motionnetシリアル通信でダイレクトにモーター制御が可能です。

HUBボード

HUBボード
HUBボード
MNET-HUB-A Motionnetシリアル通信ラインをT型分岐可能、内部リピーター機能により通信品質も安定します。
