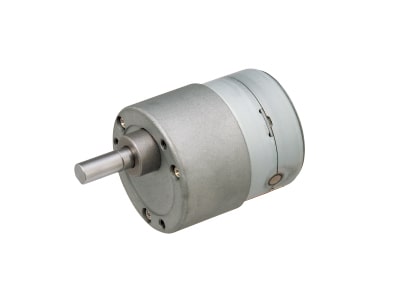

減速機付 PF35（Mギヤ）

φ35 減速機付きステッピングモーター

PF（C）シリーズとして1967年にリリースして以来、
お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

モーターのスペックは製品ページをご覧ください。

減速比情報

減速比 1/5 1/6 1/10
常用ギヤ強度 (mN・m) 100
破壊ギヤ強度 (mN・m) 300
L寸法 (ギヤ長さ mm) 19.5
回転方向 CW信号でCW
バックラッシュ（°） 3
減速比 1/12 1/15 1/18 1/25 1/30
常用ギヤ強度 (mN・m) 200
破壊ギヤ強度 (mN・m) 600
L寸法 (ギヤ長さ mm) 19.5
回転方向 CW信号でCCW
バックラッシュ（°） 3
減速比 1/40 1/50 1/60 1/75 1/90 1/100 1/120
常用ギヤ強度 (mN・m) 300
破壊ギヤ強度 (mN・m) 900
L寸法 (ギヤ長さ mm) 21.7
回転方向 CW信号でCW
バックラッシュ（°） 3
減速比 1/125 1/150 1/180 1/200 1/250 1/300
常用ギヤ強度 (mN・m) 600
破壊ギヤ強度 (mN・m) 1800
L寸法 (ギヤ長さ mm) 23.8
回転方向 CW信号でCCW
バックラッシュ（°） 3

外形図

※クリックすると拡大します。
