PFCU30-24W4GM(1/12)

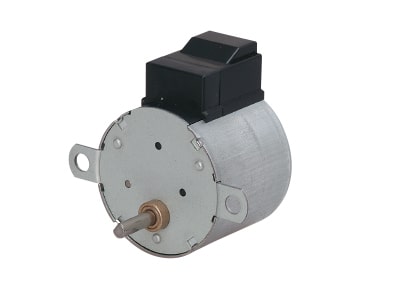

φ30 減速機一体型 PM2相ステッピングモーター

ステッピングモーター単体よりも細かい分解能、高いトルクが必要な場合にギヤヘッド選定に悩むことなく使えて便利です。

φ30 減速機一体型 PM2相ステッピングモーター
ステップ角度：1.25度/step

基本回路図・結線図・型名

仕様

励磁方式   2-2
ステップ角度 ° 1.25
1回転ステップ数   288
使用温度範囲 ℃ -10 ～ +50
絶縁区分   E
コイル名   W
コイル端電圧 V 5.4 ※1 ※2
巻線抵抗 Ω/φ 18
巻線インダクタンス mH/φ 16
常用ギヤ強度 mN･m 100
破壊ギヤ強度 mN･m 300
ギヤ比   1/12
バックラッシュ   7°以下
温度上昇 K 70
質量 g 75
巻線仕様   バイポーラ

※1　定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2　定電流駆動でご使用される場合は、こちらもご覧ください。

外形図

※クリックすると拡大します。

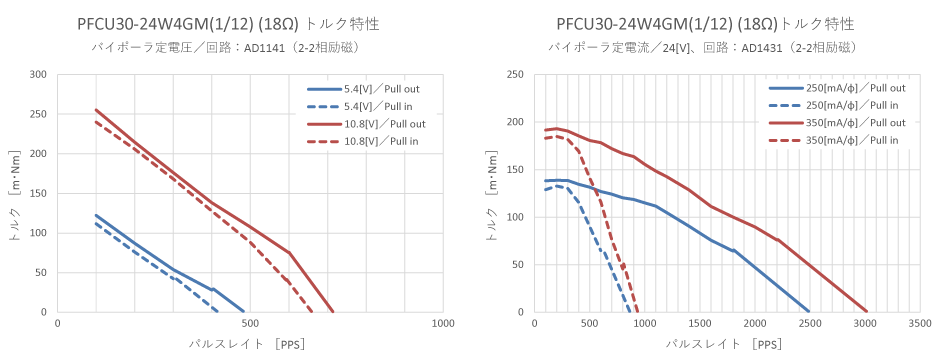

トルク特性

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PFCU30シリーズ

型番 ステップ角度（°） コイル端電圧(V) 巻線仕様
PFCU30-24W4GM(1/5) 3.0 5.4 バイポーラ
PFCU30-24W4GM(1/12) 1.25 5.4 バイポーラ
