PFCU35T-24V4GM(1/5)

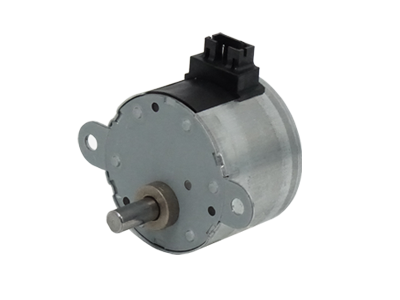

φ35 減速機一体型 PM2相ステッピングモーター

ステッピングモーター単体よりも細かい分解能、高いトルクが必要な場合にギヤヘッド選定に悩むことなく使えて便利です。

φ35 減速機一体型 PM2相ステッピングモーター
ステップ角度：3度/step

基本回路図・結線図・型名

仕様

励磁方式   2-2
ステップ角度 ° 3
1回転ステップ数   120
使用温度範囲 ℃ -10 ～ +50
絶縁区分   E
コイル端電圧 V 7.3
巻線抵抗 Ω/φ 24
巻線インダクタンス mH/φ 19
常用ギヤ強度 mN･m 120
破壊ギヤ強度 mN･m 360
ギヤ比   1/5
バックラッシュ   7°以下
温度上昇 K 70
質量 g 905
巻線仕様   バイポーラ
特記事項   適用ハウジング：PHR-4
適用コンタクト：SPH-002T-P0.5S
メーカー：日本圧着端子製造株式会社

外形図

※クリックすると拡大します。

トルク特性

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PFCU35Tシリーズ

型番 ステップ角度（°） コイル端電圧(V) 巻線仕様
PFCU35T-24V4GM(1/12) 1.25 7.3 バイポーラ
PFCU35T-24V4GM(1/5) 3 7.3 バイポーラ
