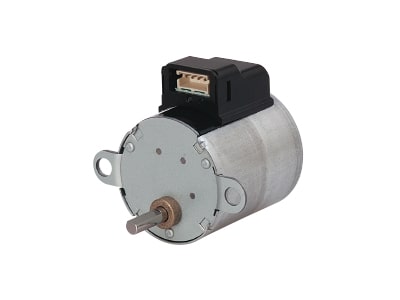

PFCU25-24Q1GM(1/20)

φ25 減速機一体型 PM2相ステッピングモーター

ステッピングモーター単体よりも細かい分解能、高いトルクが必要な場合に
ギヤヘッド選定に悩むことなく使えて便利です。

φ25 減速機一体型 PM2相ステッピングモーター
ステップ角度:0.75度/step
高強度の金属ギアタイプです。

仕様

励磁方式   2-2
ステップ角度 ° 0.75
1回転ステップ数   480
使用温度範囲 -10 ~ +50
絶縁区分   E
コイル名   Q
コイル端電圧 V 4.4 ※1 ※2
巻線抵抗 Ω/φ 15
巻線インダクタンス mH/φ 66
常用ギヤ強度 mN・m 50
破壊ギヤ強度 mN・m 150
ギヤ比   1/20
バックラッシュ   7°以下
温度上昇 K 70
質量 g 60
巻線仕様   バイポーラ

※1 定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2 定電流駆動でご使用される場合は、こちらもご覧ください。

外形図

※クリックすると拡大します。

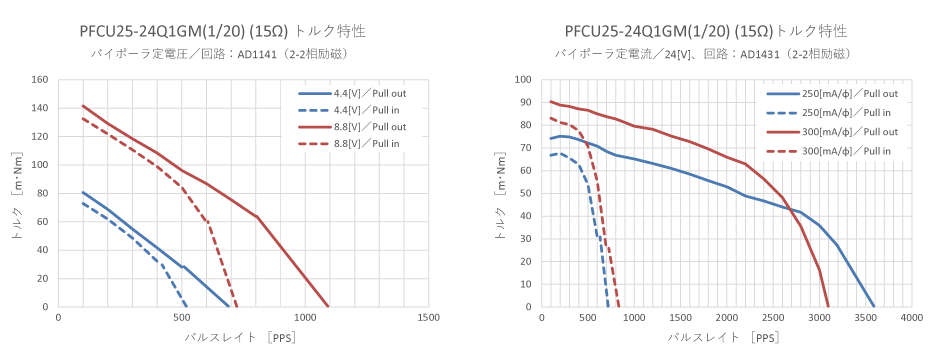

トルク特性

※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PFCU25シリーズ

型番 ステップ角度(°) コイル端電圧(V) 巻線仕様
PFCU25-24Q1GM(1/15) 1.0 4.4 バイポーラ
PFCU25-24Q1GM(1/20) 0.75 4.4 バイポーラ
PFCU25-24Q1GM(1/30) 0.5 4.4 バイポーラ
