φ25 減速機一体型 PM2相ステッピングモーター
ステッピングモーター単体よりも細かい分解能、高いトルクが必要な場合に
ギヤヘッド選定に悩むことなく使えて便利です。
φ25 減速機一体型 PM2相ステッピングモーター
ステップ角度：0.5度/step
高強度の金属ギアタイプです。
仕様
| 励磁方式 |
|
2-2 |
| ステップ角度 |
° |
0.5 |
| 1回転ステップ数 |
|
720 |
| 使用温度範囲 |
℃ |
-10 ～ +50 |
| 絶縁区分 |
|
E |
| コイル名 |
|
Q |
| コイル端電圧 |
V |
4.4 ※1 ※2
|
| 巻線抵抗 |
Ω/φ |
15 |
| 巻線インダクタンス |
mH/φ |
66 |
| 常用ギヤ強度 |
mN･m |
50 |
| 破壊ギヤ強度 |
mN･m |
150 |
| ギヤ比 |
|
1/30 |
| バックラッシュ |
|
7°以下 |
| 温度上昇 |
K |
70 |
| 質量 |
g |
60 |
| 巻線仕様 |
|
バイポーラ |
※1 定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。
※2 定電流駆動でご使用される場合は、こちらもご覧ください。
外形図
※クリックすると拡大します。

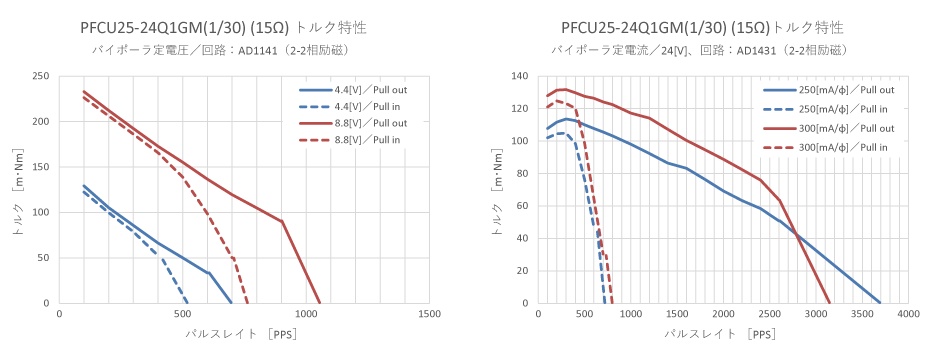

トルク特性
※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。
