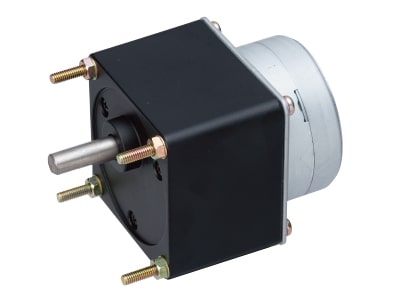

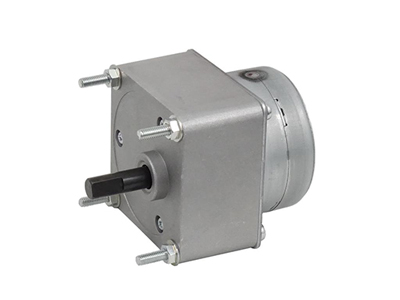

減速機付 PFC55H(BB)

φ55ハイトルク型 減速機付きステッピングモーター
出力軸ボールベアリング支持 長寿命減速機

PF（C）シリーズとして1967年にリリースして以来、
お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

モーターのスペックは製品ページをご覧ください。

減速比情報

ギヤ比 1/3 1/5 2/15 1/10 2/25 1/15
常用ギヤ強度 (mN・m) 400 500 600
破壊ギヤ強度 (mN・m) 1200 1500 1800
L寸法 (ギヤ長さ mm) 32
回転方向 CW信号でCW
バックラッシュ（deg/step） 3
ギヤ比 1/20 1/25 1/30 1/50 1/60
常用ギヤ強度 (mN・m) 800 900 1100 1600
破壊ギヤ強度 (mN・m) 2400 2700 3300 4800
L寸法 (ギヤ長さ mm) 42
回転方向 CW信号でCCW
バックラッシュ（deg/step） 3
ギヤ比 1/75 1/100 1/125 1/150 1/180
常用ギヤ強度 (mN・m) 2500
破壊ギヤ強度 (mN・m) 7500
L寸法 (ギヤ長さ mm) 42
回転方向 CW信号でCW
バックラッシュ（deg/step） 3

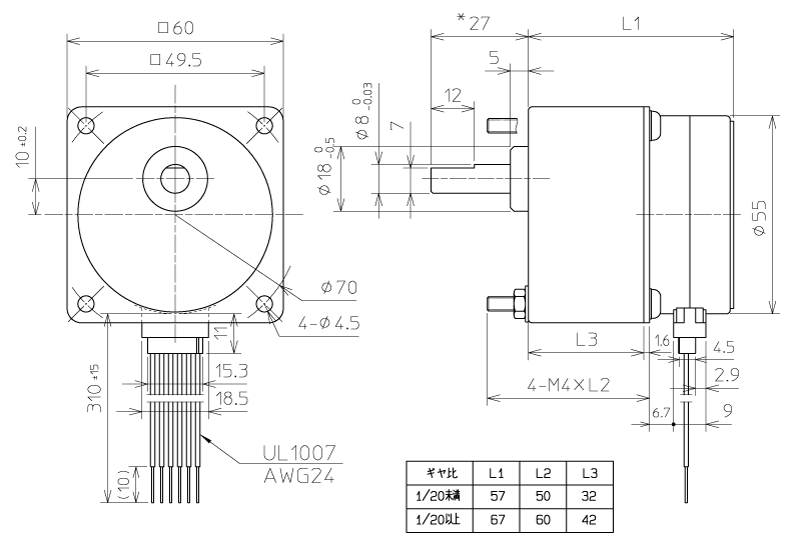

外形図

※PF（C）55、PF（C）55HのF（BB）ギヤ付はオプション扱いとなります。
※クリックすると拡大します。
