PF35-48D1

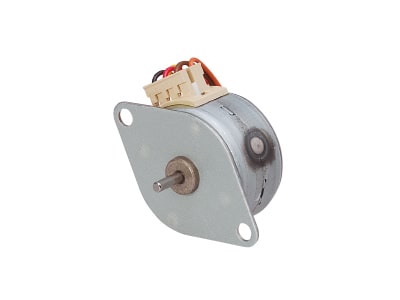

φ35型 PM2相ステッピングモーター 48ステップ仕様

PF(C)シリーズとして1967年にリリースして以来、
お客様のニーズにお応えしながら高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
ローコストに位置決め制御が実現可能で便利です。

φ35型PM2相ステッピングモーター 48ステップ仕様
分解能:7.5度/step

仕様

励磁方式   2-2
ステップ角度 ° 7.5
角度誤差 % ±5
使用温度範囲 -10 ~ +50
絶縁区分   E
コイル名   D
電圧 V 5 ※1
巻線抵抗 Ω/φ 16
巻線インダクタンス mH/φ 8.8
ローター慣性 kg・m2 4.5 × 10-7
温度上昇 K 55
質量 g 80
減速機
巻線仕様   ユニポーラ

※1 定格電圧以外でご使用される場合は、当社へお問い合わせ下さい。

外形図

※クリックすると拡大します。

トルク特性

※プルイントルク、JL(負荷慣性) = 0(計算値)
※トルク特性は参考値です。保証値ではありません。
※クリックすると拡大します。

PF35シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF35-24B1 15 24 ユニポーラ
PF35-24C1 15 12 ユニポーラ
PF35-24D1 15 5 ユニポーラ
PF35-24P1 15 12 バイポーラ
PF35-24Q1 15 5 バイポーラ
PF35-48B1 7.5 24 ユニポーラ
PF35-48C1 7.5 12 ユニポーラ
PF35-48D1 7.5 5 ユニポーラ
PF35-48P1 7.5 12 バイポーラ
PF35-48Q1 7.5 5 バイポーラ
