リニアサーボモーター

日本パルスモーターのリニアサーボモーター(シャフトモーター)製品についてご紹介しています。

シャフトモーター、単軸スライダー(SLPシリーズ)、精密ステージ(SCRシリーズ)、コントローラー・ドライバー
をラインアップ。

高精度・高応答・コギングレス、新しい時代のリニアアクチュエーターです。

製品カテゴリーラインアップ

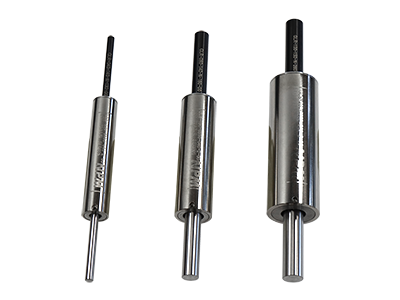

リニアサーボモーター(シャフトモーター)

高速・高効率・高精度位置決めが可能なシャフトモーターです。

(開発・製造元 株式会社ジイエムシーヒルストン)

S040シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S040D 4±0.1 0.29 1.2 0.3 1.1
S040T 4±0.1 0.45 1.8 0.3 1.1
S040Q 4±0.1 0.58 2.3 0.3 1.1
S040X 4±0.1 0.94 3.8 0.6 2.2

S080シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S080D 8±0.1 1.8 7.2 0.8 3.4
S080T 8±0.1 2.7 11 0.8 3.4
S080Q 8±0.1 3.5 14 0.8 3.4

S120シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S120D 12±0.2 4.5 18 0.4 1.6
S120T 12±0.2 6.6 27 0.4 1.6
S120Q 12±0.2 8.9 36 0.4 1.6

S160シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S160D 16±0.1 10 40 0.6 2.5
S160T 16±0.1 15 60 0.6 2.5
S160Q 16±0.1 20 81 0.6 2.5

S200シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S200D 20±0.2 18 72 0.6 2.4
S200T 20±0.2 28 112 0.6 2.4
S200Q 20±0.2 38 152 0.6 2.4

S250シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S250D 25±0.2 40 160 1.3 5.1
S250T 25±0.2 60 240 1.3 5.1
S250Q 25±0.2 75 300 1.3 5.1
S250X 25±0.2 140 560 2.4 9.6

S320シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S320D 32±0.2 56 226 1.2 5.0
S320T 32±0.2 85 338 1.2 5.0
S320Q 32±0.2 113 451 1.2 5.0
S320X 32±0.2 226 902 1.2 5.0

S350シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S350D 35±0.2 104 416 1.5 6.0
S350T 35±0.2 148 592 1.5 6.0
S350Q 35±0.2 190 760 2.7 10.8

S380シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S380D-70SQ 38±0.2 111 443 3.4 13.7
S380T-70SQ 38±0.2 166 665 3.4 13.7
S380Q-70SQ 38±0.2 222 886 3.4 13.7

S500シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S500D 50±0.2 289 1156 3.8 15.2
S500T 50±0.2 440 1760 5.8 23.2
S500Q 50±0.2 585 2340 7.7 30.8

S605シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S605D 60.5±0.2 420 1700 8.8 35.0
S605T 60.5±0.2 610 2400 8.6 34.0
S605Q 60.5±0.2 780 3100 8.4 34.0

L250シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
L250D 25±0.2 34 138 1.3 5.2
L250T 25±0.2 52 207 1.3 5.2
L250Q 25±0.2 69 276 1.3 5.2

L320シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
L320D 32±0.2 55 218 1.3 5.0
L320T 32±0.2 82 327 1.3 5.0
L320Q 32±0.2 109 436 1.3 5.0

SSS/SSシリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
S250SS 25±0.2 17 68 1.4 5.7
L250SS 25±0.2 17 68 1.3 5.1
L250SSS 25±0.2 7.1 28 1.9 7.6
L320SS 32±0.2 19 75 1.7 6.9
L350SS 35±0.2 24 95 2.0 7.8
S380SS-60SQ 38±0.2 34 136 2.1 8.2

SX060シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
SX060D 6±0.2 1.0 4.1 0.5 2.1
SX060T 6±0.2 1.5 6.2 0.5 2.1
SX060Q 6±0.2 2.1 8.3 0.5 2.1

SX080シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
SX080D 8±0.1 2.1 8.3 0.8 3.4
SX080T 8±0.1 3.1 12 0.8 3.4
SX080Q 8±0.1 4.1 16 0.8 3.4

SX100シリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
SX100D 10±0.2 3.9 16 0.5 1.8
SX100T 10±0.2 5.8 23 0.5 1.8
SX100Q 10±0.2 7.8 31 0.5 1.8

Scalelessシリーズ

型番 シャフト径 (D [mm]) 定格推力 (N) 加速推力 (N) 定格電流 (A) 加速電流 (A)
SL083 8mm 2.9 11.5 0.9 3.6

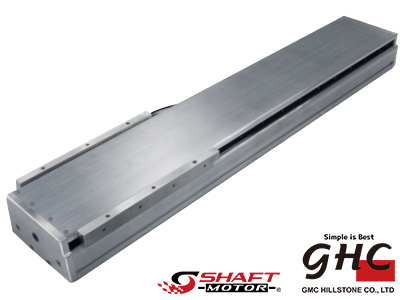

単軸スライダー(SLPシリーズ)

精密・高速リニア駆動、ロングストロークを簡単に実現できるユニット型の単軸スライダーです。

(開発・製造元 株式会社ジイエムシーヒルストン)

SLP15シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (A) 加速電流 (A)
SLP-15S 1 17 90 100 ~ 1300 (100mm間隔) 0.51 2.7
SLP-15D 2 17 90 100 ~ 1200 (100mm間隔) 0.51 2.7

SLP25シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (A) 加速電流 (A)
SLP-25S 1 80 340 200 ~ 1200 (100mm間隔) 1.2 5.1
SLP-25D 2 80 340 200 ~ 1000 (100mm間隔) 1.2 5.1

SLP35シリーズ

型番 可動子数 定格推力 (N) 加速推力 (N) ストローク長 (mm) 定格電流 (A) 加速電流 (A)
SLP-35S 1 185 970 300 ~ 1200 (100mm間隔) 2.7 14.4
SLP-35D 2 185 970 300 ~ 900 (100mm間隔) 2.7 14.4

精密ステージ(SCRシリーズ)

優れた定速動作、 静止精度、 位置決め精度、高剛性でピエゾステージ代替も可能です。
カスタムステージも対応可能です。

SCR050シリーズ

型番 ストローク長 (mm) 分解能オプション (μm) 繰返し精度 (count) 最高速度 (m/s) 最大積載量 (kg) 合計質量 (kg)
SCR-050-020 20 1~0.005 ±1 0.6 10 0.45
SCR-050-040 40 1~0.005 ±1 0.5 10 0.7

SCR075シリーズ

型番 ストローク長 (mm) 分解能オプション (μm) 繰返し精度 (count) 最高速度 (m/s) 最大積載量 (kg) 合計質量 (kg)
SCR-075-050 50 1~0.005 ±1 1.1 45.5 1.0
SCR-075-100 100 1~0.005 ±1 1.4 45.5 1.3
SCR-075-150 150 1~0.005 ±1 1.5 45.5 1.7

SCR100シリーズ

型番 ストローク長 (mm) 分解能オプション (μm) 繰返し精度 (count) 最高速度 (m/s) 最大積載量 (kg) 合計質量 (kg)
SCR-100-050 50 1~0.005 ±1 0.9 45.5 1.6
SCR-100-100 100 1~0.005 ±1 1.0 45.5 2.1
SCR-100-150 150 1~0.005 ±1 1.2 45.5 2.6
SCR-100-200 200 1~0.005 ±1 1.2 45.5 3.2
SCR-100-250 250 1~0.005 ±1 1.3 45.5 3.9
SCR-100-300 300 1~0.005 ±1 1.3 45.5 4.5

SCR150シリーズ

型番 ストローク長 (mm) 分解能オプション (μm) 繰返し精度 (count) 最高速度 (m/s) 最大積載量 (kg) 合計質量 (kg)
SCR-150-100 100 1~0.005 ±1 1.3 45.5 5.2
SCR-150-150 150 1~0.005 ±1 1.3 45.5 6.5
SCR-150-200 200 1~0.005 ±1 1.4 45.5 7.9
SCR-150-250 250 1~0.005 ±1 1.5 45.5 9.2
SCR-150-300 300 1~0.005 ±1 1.5 45.5 10.6

コントローラ・ドライバ

シャフトモータードライバ内蔵のコントローラーと、
シャフトモーター用のサーボドライバー、リニアエンコーダーを取り扱っております。
