動画ライブラリ

製品のデモンストレーションを動画でご覧いただけます。

シャフトモーター 高速50Hz往復デモ

リニアシャフトモータを使用した高速往復動作デモです。動作ストローク別に動作可能な周波数で運転させています。

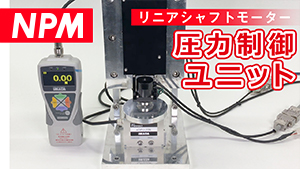

シャフトモーター 圧力制御ユニット

超低圧から高精度で圧力制御可能です。小型DDモータを使用して下段部機構物を高分解能で整列させています。

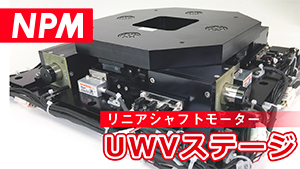

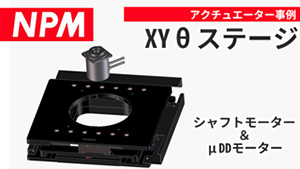

アライメントステージ / UVWステージ

シャフトモーター 4軸を利用した高精度制御アライメントステージです。X, Y軸直線動作及びθ動作可能となります。

リニアステップ [ PFL20 ] 分注デモ

リニアステップ(直動型ステッピングモータ)[ PFL20 ] を使用した分注デモ機となります。リニアステップ最小のφ20型となります。

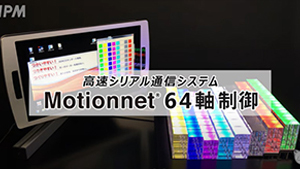

高速シリアル通信システム Motionnet64軸制御

Motionnet の同報通信機能により、64 軸、遅れ時間ゼロで同時スタートさせています。

シャフトモーター 空圧ハイブリッド精密加圧制御

超低圧~高圧までを高精度で加圧制御可能です。今までにないリニアシャフトモータ&空圧サーボのハイブリット高精度加圧制御装置となります。

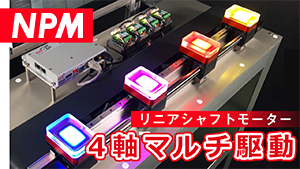

シャフトモーター 4軸マルチ駆動

リニアシャフトモータは、高速・高効率・高精度位置決めが可能なリニアブラシレスモータです。
一本のシャフトに可動子を4個組み合わせて各軸独立制御をしております。

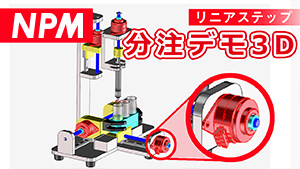

リニアステップ 分注デモ機

リニアステップは従来のステッピングモータの構造を活かした直動型ステッピングモータです。
ロータと一体化した雌ねじとシャフト(雄ねじ)により、回転運動を直線運動に変換します。

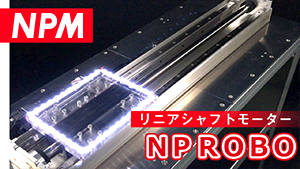

シャフトモーター NPROBO

NPROBOは、高速・高効率・高精度位置決めが可能なリニアサーボアクチュエータです。
動作原理はステンレスパイプに円筒状の磁石を入れたシャフト部と、シャフトを取り囲む黒いアルミ筐体のコイル部で構成され、コイル部に電流を流すことで磁界が発生し直線駆動します。

シャフトモーター構成例

シャフトモーター組上げについての一例です。

必要な部品はシャフトモーター本体、リニアガイド、リニアエンコーダ、取付ブラケット類、ケーブルキャリアなどになります。
シャフト及び可動子をブラケットなどで機構に固定することで、シャフトと可動子内側のエアギャップを保持します。

シャフトモーター 精密XYステージ

●特徴
・高精度・超低振動のリニアシャフトモータを使用
・オープンフレーム構造 ・XY移動量±75mmストローク
・位置決め分解能0.1μm

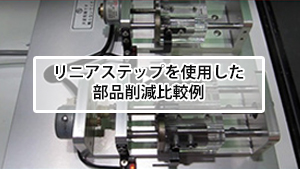

リニアステップ部品削減比較

回転型モータをリニアステップに変更することにより、軸受けやカップリングなどの部品点数削減と設計及び取り付け工数の低減によりコストダウンが見込めます。またコンパクトになることでスペース確保にも有利となります。

ギヤ付PM型ステッピングモータ

外形Φ20、φ25、φ30のPM型ステッピングモータにギヤを取り付け一体型にしました。細かい分解能、高いトルクが必要な場合に豊富な減速比(6/25~1/300)で対応いたします。

PM型リニアステップ

PM型リニアステップ(PFL/PFCLシリーズ)は、2相PM型ステッピングモータの回転駆動を直線駆動に変換する機構をモータ本体に内蔵したステッピングモータです。小型化/小スペース化のご要望にお応えするためモータ径、ストローク、分解能など豊富なラインナップを取り揃えております。

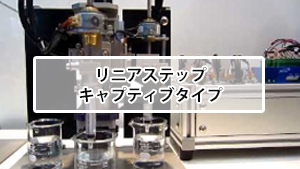

PM型リニアステップ、キャプティブタイプ

PM型リニアステップ キャプティブタイプは、回り止め機構をモータ本体に内蔵したPM型リニアステップです。外部に回り止め機構が不要なためコンパクトに取り付けられます。 デモ動画ではキャプティブタイプ(左)と従来のリニアステップ(右)の2機種を設置しておりますので、取り付け構造の違いがご覧になれます。

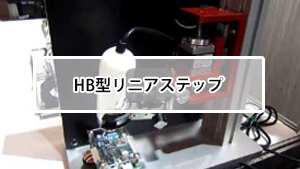

HB型リニアステップ

HB型リニアステップ(PJPLシリーズ)は、回転運動を直線運動に変換する機構をモータ本体に内蔵した直動型ステッピングモータです。分解能が0.005mmなのでPM型リニアステップより細かい動作が可能です。
デモ動画では基板上のLSIをマイクロスコープを使って拡大しモニタに映し出しています。

シャフトモーター SCRナノポジショニングシリーズ

SCRナノポジショニングシリーズは、サーボステージの速度とピエゾステージの精度を合わせ持つ高精度リニアステージです。
駆動源にはコアレスのリニアシャフトモータを採用しており、コギングレスで極めて高い速度安定性と位置決め精度を実現しています。ガイドにはクロスローラガイドを採用、またムービングシャフト方式で安定した動作と連続運転における信頼性・耐久性をアップしています。

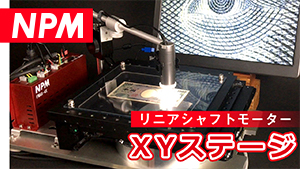

シャフトモーター 精密XYステージ

XYステージは、サーボステージの速度とピエゾステージの精度を合わせ持つ高精度リニアステージです。
駆動源にはコアレスのリニアシャフトモータを採用しており、コギングレスで極めて高い速度安定性と位置決め精度を実現しています。

シャフトモーター パラレルXYステージ

2軸のシャフトモーターをパラレル制御したXYステージです。
1台のアンプで2軸以上のシャフトモーターを同期制御が可能です。リニアスケールも1つでOK。シンプル制御で高精度、重量のある物の位置決めに効力を発揮します。

スケールレスシャフトモーター

リニアスケールの代わりに内蔵式磁気センサーを使用したシャフトモーターです。
従来は外部のリニアエンコーダと組み合せリニアサーボ化していましたが、このスケールレスシャフトモーターは、可動子内に内蔵した磁気センサーがシャフト内の磁界を検出し位置決めを行います。

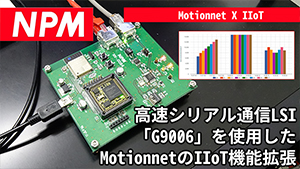

省配線システム (Motionnet)

省配線システム「Motionnet」は、当社が独自に開発した7種類のLSIをRS-485インターフェースを使用し独自のプロトコルによって制御するフィールドバスです。

NPM試作室

ギア式リニアステップ

回転型モータに減速機+直動機構を組合せ、高分解能・高推力を実現しました。

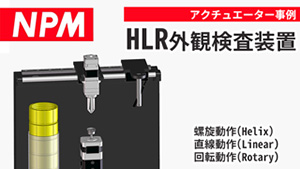

螺旋・直線・回転アクチュエータ『HLR25』

PM型ステッピングモータ2台を使用したアクチュエータです。
螺旋動作(Helix)、直線動作(Liner)、回転動作(Rotary)が簡易的に実現できます。
