モーションコントロールWEB展示会

モーター動画、資料のダウンロード。気になる製品はぜひお問い合わせください。

【PICK UP】 3Dアクチュエーター事例動画

シャフトモーター

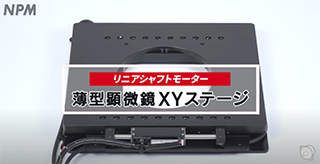

薄型顕微鏡XYステージ
リニアシャフトモータの採用により、高精度・超低振動な超薄型(30mm)XYステージを実現。

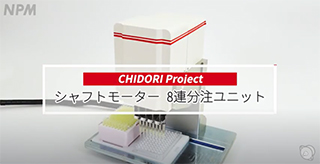

CHIDORI 8連分注ユニット
シャフトモーターをチドリ配置することで、コンパクト・省スペースを実現。96ウェルマイクロプレート(9mmピッチ)に対応。

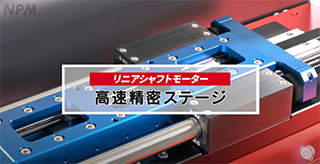

高速精密ステージ
シャフトモーター(S160D)パラレル同期駆動で安定した直進性を実現しました。

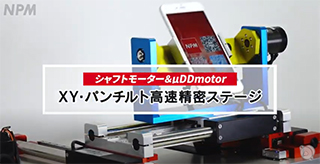

XY・パンチルト高速精密ステージ
XY軸、パン&チルトの4軸ともダイレクトドライブのリニアシャフトモーター、μDDモーターを使い、高速・精密位置決め・ノーバックラッシュを実現させています。

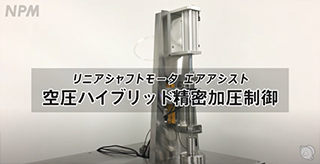

空圧ハイブリッド精密加圧制御
超低圧~高圧までを高精度で加圧制御可能です。
今までにないリニアシャフトモーター&空圧サーボのハイブリット高精度加圧制御装置となります。

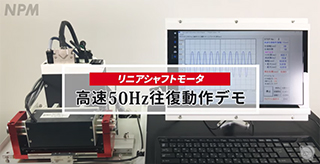

高速50Hz往復動作デモ
リニアシャフトモーターを使用した高速往復動作デモです。動作ストローク別に動作可能な周波数で運転させています。

ナノポジショニング精密ステージ SPSシリーズ
SPSナノポジショニングシリーズは、サーボステージの速度とピエゾステージの精度を合せ持つ高精度リニアシャフトモーターステージです。


シャフトモーター製品情報


リニアステップ

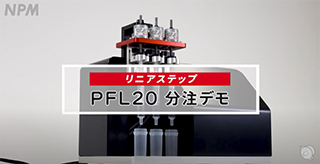

PFL20分注デモ
リニアステップ最小のφ20型を使用。
リニアステップはステッピングモーターをベースにし、ローター(めねじ)とシャフト(おねじ)により、回転運動を直線運動に変換することができるモーターです。

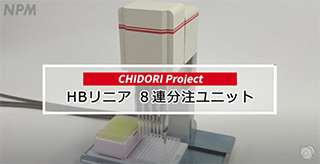

CHIDORI HBリニア8連分注ユニット
20mm角の直動型ステッピングモーターを上下2段に配置したチドリ構造で、部品点数削減とコンパクト化を実現。
96ウェルマイクロプレート(9mmピッチ)に対応。

リニアステップを使用した部品削減比較例
回転型モータをリニアステップに変更することにより、軸受けやカップリングなどの部品点数削減と設計及び取り付け工数の低減によりコストダウンが見込めます。


リニアステップ製品情報


モーター・Motionnet・コントローラー・ドライバー

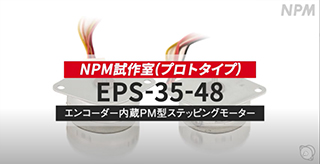

エンコーダー内蔵PM型ステッピングモーター
PM型ステッピングモーターにエンコーダーを内蔵させ、脱調検出・位置ズレの監視、コンパクト化いたしました。

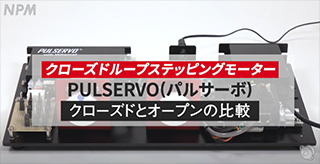

クローズドループステッピングモーターPULSERVO
PULSERVOは、ステッピングモーターの特長を生かし、オープンループ制御の弱点であった“脱調”を無くしたステッピングモーターシステムです。

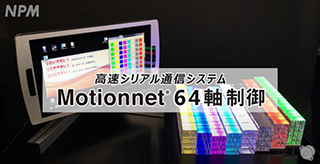

高速シリアル通信システムMotionnet 64軸制御
Motionnet の同報通信機能により、64 軸の直動モーターを制御できます。
直線補間・円弧補間で滑らかに動作可能。

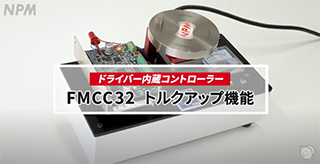

ドライバ内蔵コントローラー FMCC32
FMCC32はドライバー内蔵の1軸コントローラーです。モーター起動時にトルクを引き上げるトルクアップ機能が可能。

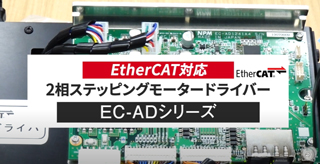

EtherCAT対応ドライバー EC-ADシリーズ
EtherCAT、CiA402ドライブプロファイル、PPモードに対応したドライバーです。
1軸・4軸をラインアップ

アクチュエーター情報の可視化と通知デモ
Arcus Servo Motion TITAN-SVX-ETHを使用し、当社のステッピングモーター、リニアサーボモーターのIIoT監視システムの実験を行いました。


製品情報


アクチュエーター事例

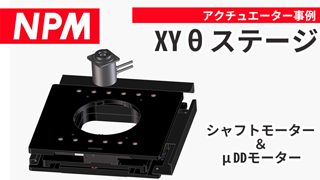

XYθステージ
精密薄型XYステージに簡易Θ軸(MTL製μDDモーター)が取りつくようになりました。 微小物体 観察、計測など、幅広い分野でご活用いただけます。

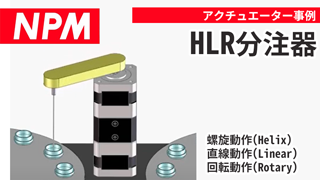

HLR分注器
試作品アクチュエータHLRを
医療機器分析装置での採用をイメージした3Dモデルです。

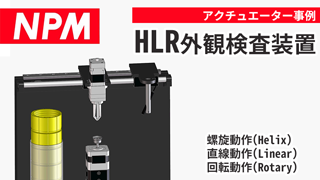

HLR外観検査装置
試作品アクチュエータHLRを使用し、部品検査ラインでの採用をイメージしました。

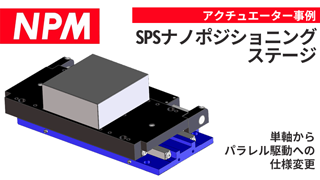

SPSナノポジショニングステージ
コアレスタイプリニアモータ≪シャフトモーター≫を採用した高精度精密ステージ。
シャフトモータをパラレルに追加配置する事により、推力UP等の特性向上を図れます。

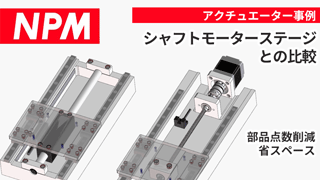

シャフトモーターステージとの比較
ボールねじ機構、シャフトモーター機構での使用部品点数を比較してみました。
シャフトモーター機構は部品点数の削減に対してもお役に立てます。

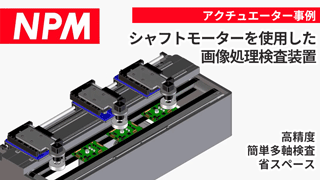

シャフトモーターを使用した画像処理検査装置
シャフトモータ可動子を同軸上にマルチに配置すれば、ボールねじ駆動、他のリ二アモーター駆動では実現できない省スペースで装置設計が可能です。

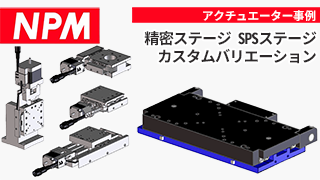

SPSステージ カスタムバリエーション
シャフトモータ搭載精密ステージSPSシリーズの特長として、市販のステッピングモータを使用したステージが、簡単に搭載できる様に汎用設計されています。
