ステッピングモーター

当社のステッピングモーターシリーズは、高精度、高トルク、低コストを追求したモーターです。

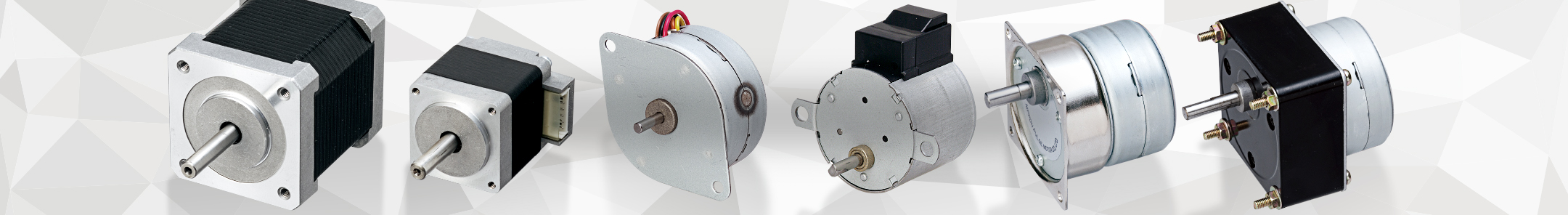

PM型ステッピングモーター、PM型減速機付き、HB型ステッピングモーターをラインアップ。

減速機付のカスタム対応、フランジ、モーター出力シャフト、リード線へのカスタムも対応いたします。

ラインアップ

PM型ステッピングモーター

高品質・高精度・高トルクを追求し続け、また実績のあるモーターです。
φ25~φ55まで幅広いサイズをラインアップ。

減速機情報もご覧いただけます。

PF25シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF25-24C1 15 12 ユニポーラ
PF25-24C4 15 12 ユニポーラ
PF25-24D1 15 5 ユニポーラ
PF25-24D4 15 5 ユニポーラ
PF25-24P1 15 12.6 バイポーラ
PF25-24Q1 15 4.4 バイポーラ
PF25-48C1 7.5 12 ユニポーラ
PF25-48C4 7.5 12 ユニポーラ
PF25-48D1 7.5 5 ユニポーラ
PF25-48D4 7.5 5 ユニポーラ
PF25-48P1 7.5 12.6 バイポーラ
PF25-48P4 7.5 12.6 バイポーラ
PF25-48Q1 7.5 4.4 バイポーラ
PF25-48Q4 7.5 4.4 バイポーラ

PF35シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF35-24B1 15 24 ユニポーラ
PF35-24C1 15 12 ユニポーラ
PF35-24D1 15 5 ユニポーラ
PF35-24P1 15 12 バイポーラ
PF35-24Q1 15 5 バイポーラ
PF35-48B1 7.5 24 ユニポーラ
PF35-48C1 7.5 12 ユニポーラ
PF35-48D1 7.5 5 ユニポーラ
PF35-48P1 7.5 12 バイポーラ
PF35-48Q1 7.5 5 バイポーラ

PF35Tシリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF35T-48B1 7.5 24 ユニポーラ
PF35T-48B4 7.5 24 ユニポーラ
PF35T-48C1 7.5 12 ユニポーラ
PF35T-48C4 7.5 12 ユニポーラ
PF35T-48D1 7.5 5 ユニポーラ
PF35T-48D4 7.5 5 ユニポーラ
PF35T-48Q1 7.5 5 バイポーラ
PF35T-48R1 7.5 12 バイポーラ
PF35T-48R4 7.5 12 バイポーラ

PF42シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF42-24B1 15 24 ユニポーラ
PF42-24C1 15 12 ユニポーラ
PF42-24D1 15 5 ユニポーラ
PF42-24P1 15 12 バイポーラ
PF42-24Q1 15 5 バイポーラ
PF42-48B1 7.5 24 ユニポーラ
PF42-48B4 7.5 24 ユニポーラ
PF42-48C1 7.5 12 ユニポーラ
PF42-48C4 7.5 12 ユニポーラ
PF42-48D1 7.5 5 ユニポーラ
PF42-48D4 7.5 5 ユニポーラ
PF42-48P1 7.5 12 バイポーラ
PF42-48P4 7.5 12 バイポーラ
PF42-48Q1 7.5 5 バイポーラ
PF42-48Q4 7.5 5 バイポーラ

PF42Tシリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF42T-48B1 7.5 24 ユニポーラ
PF42T-48B4 7.5 24 ユニポーラ
PF42T-48C1 7.5 12 ユニポーラ
PF42T-48C4 7.5 12 ユニポーラ
PF42T-48D1 7.5 5 ユニポーラ
PF42T-48D4 7.5 5 ユニポーラ
PF42T-48P1 7.5 12 バイポーラ
PF42T-48P4 7.5 12 バイポーラ
PF42T-48Q1 7.5 5 バイポーラ
PF42T-48Q4 7.5 5 バイポーラ
PF42T-96B1 3.75 24 ユニポーラ
PF42T-96B4 3.75 24 ユニポーラ
PF42T-96C1 3.75 12 ユニポーラ
PF42T-96C4 3.75 12 ユニポーラ
PF42T-96D1 3.75 5 ユニポーラ
PF42T-96D4 3.75 5 ユニポーラ
PF42T-96P1 3.75 12 バイポーラ
PF42T-96P4 3.75 12 バイポーラ
PF42T-96Q1 3.75 5.1 バイポーラ
PF42T-96Q4 3.75 5.1 バイポーラ

PF55シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PF55-48B1 7.5 24 ユニポーラ
PF55-48B4 7.5 24 ユニポーラ
PF55-48C1 7.5 12 ユニポーラ
PF55-48C4 7.5 12 ユニポーラ
PF55-48D1 7.5 5 ユニポーラ
PF55-48D4 7.5 5 ユニポーラ
PF55-48P1 7.5 12.6 バイポーラ
PF55-48P4 7.5 12.6 バイポーラ
PF55-48Q1 7.5 5.2 バイポーラ
PF55-48Q4 7.5 5.2 バイポーラ

PFC10シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFC10-20R6 18 2.7 バイポーラ

PFC25シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFC25-24B1 15 24 ユニポーラ
PFC25-24B4 15 24 ユニポーラ
PFC25-24C1 15 12 ユニポーラ
PFC25-24C4 15 12 ユニポーラ
PFC25-24D1 15 5 ユニポーラ
PFC25-24D4 15 5 ユニポーラ
PFC25-24P1 15 12.6 バイポーラ
PFC25-24Q1 15 4.4 バイポーラ
PFC25-48B1 7.5 24 ユニポーラ
PFC25-48B4 7.5 24 ユニポーラ
PFC25-48C1 7.5 12 ユニポーラ
PFC25-48C4 7.5 12 ユニポーラ
PFC25-48D1 7.5 5 ユニポーラ
PFC25-48D4 7.5 5 ユニポーラ
PFC25-48P1 7.5 12.6 バイポーラ
PFC25-48P4 7.5 12.6 バイポーラ
PFC25-48Q1 7.5 4.4 バイポーラ
PFC25-48Q4 7.5 4.4 バイポーラ

PFC42Hシリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFC42H-48B1 7.5 24 ユニポーラ
PFC42H-48C1 7.5 12 ユニポーラ
PFC42H-48D1 7.5 5 ユニポーラ
PFC42H-48Q1 7.5 5 バイポーラ

PFC42Tシリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFC42T-48B1 7.5 24 ユニポーラ
PFC42T-48B4 7.5 24 ユニポーラ
PFC42T-48C1 7.5 12 ユニポーラ
PFC42T-48C4 7.5 12 ユニポーラ
PFC42T-48D1 7.5 12 ユニポーラ
PFC42T-48D4 7.5 5 ユニポーラ
PFC42T-48P1 7.5 12 バイポーラ
PFC42T-48P4 7.5 12 バイポーラ
PFC42T-48Q1 7.5 5.1 バイポーラ
PFC42T-48Q4 7.5 5.1 バイポーラ

PFC55シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFC55-48B1 7.5 24 ユニポーラ
PFC55-48B4 7.5 24 ユニポーラ
PFC55-48C1 7.5 12 ユニポーラ
PFC55-48C4 7.5 12 ユニポーラ
PFC55-48D1 7.5 5 ユニポーラ
PFC55-48D4 7.5 5 ユニポーラ
PFC55-48P1 7.5 12 バイポーラ
PFC55-48P4 7.5 12 バイポーラ
PFC55-48Q1 7.5 5 バイポーラ
PFC55-48Q4 7.5 5 バイポーラ

PFC55Hシリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFC55H-48B1 7.5 24 ユニポーラ
PFC55H-48C1 7.5 12 ユニポーラ
PFC55H-48D1 7.5 5 ユニポーラ
PFC55H-48P1 7.5 12 バイポーラ
PFC55H-48Q1 7.5 5 バイポーラ

PFCU20シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFCU20-40W4GM2(1/10) 0.9 11 バイポーラ
PFCU20-40W4GM2(1/18) 0.5 11 バイポーラ

PFCU25シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFCU25-24Q1GM(1/15) 1.0 12.6 バイポーラ
PFCU25-24Q1GM(1/20) 0.75 12.6 バイポーラ
PFCU25-24Q1GM(1/30) 0.5 12.6 バイポーラ

PFCU30シリーズ

型番 ステップ角度(°) 電圧(V) 巻線仕様
PFCU30-24W4GM(1/5) 3.0 9.8 バイポーラ
PFCU30-24W4GM(3/25) 1.8 9.8 バイポーラ
PFCU30-24W4GM(1/12) 1.25 15 バイポーラ

減速機シリーズ

シリーズ モーター外形(mm) 最小ギヤ比 最大ギヤ比
減速機付 PF(C)25 φ25 6/25 1/300
減速機付 PF35(Mギヤ) φ35 1/5 1/300
減速機付 PF35T(Mギヤ) φ35 1/5 1/300
減速機付 PF35T(Hギヤ) φ35 6/25 1/300
減速機付 PF42 φ42 6/25 1/300
減速機付 PF(C)42T φ42 6/25 1/300
減速機付 PFC42H φ42 6/25 1/300
減速機付 PF(C)55 φ55 6/25 1/300
減速機付 PFC55H φ55 6/25 1/300
減速機付 PFC55H(BB) φ55 1/3 1/180

HB型ステッピングモーター

高分解能・高トルクのハイブリッド型ステッピングモーターです。

PJP28Tシリーズ

型番 ステップ角度(°) モーター長(mm) 定格電流 (A/φ) 巻線仕様 最大静止トルク (mN・m)
PJP28T32E16 1.8 32 0.95 ユニポーラ 45
PJP28T40E16 1.8 40 0.95 ユニポーラ 60
PJP28T45E16 1.8 45 0.95 ユニポーラ 75
PJP28T51E16 1.8 51 0.95 ユニポーラ 90

PJP42Tシリーズ

型番 ステップ角度(°) モーター長(mm) 定格電流 (A/φ) 巻線仕様 最大静止トルク (mN・m)

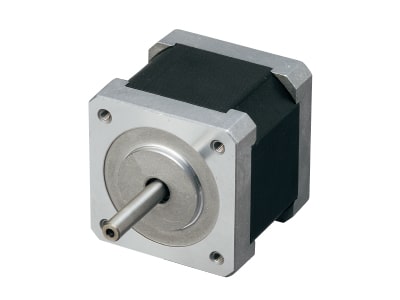

PJP42T34D16 1.8 34 1.2 ユニポーラ 210
PJP42T40D16 1.8 40 1.2 ユニポーラ 250
PJP42T49D16 1.8 49 1.2 ユニポーラ 370

PJP56Tシリーズ

型番 ステップ角度(°) モーター長(mm) 定格電流 (A/φ) 巻線仕様 最大静止トルク (mN・m)
PJP56T44A16 1.8 44 2 ユニポーラ 400
PJP56T55A16 1.8 55 2 ユニポーラ 850
PJP56T78A16 1.8 78 2 ユニポーラ 1300
